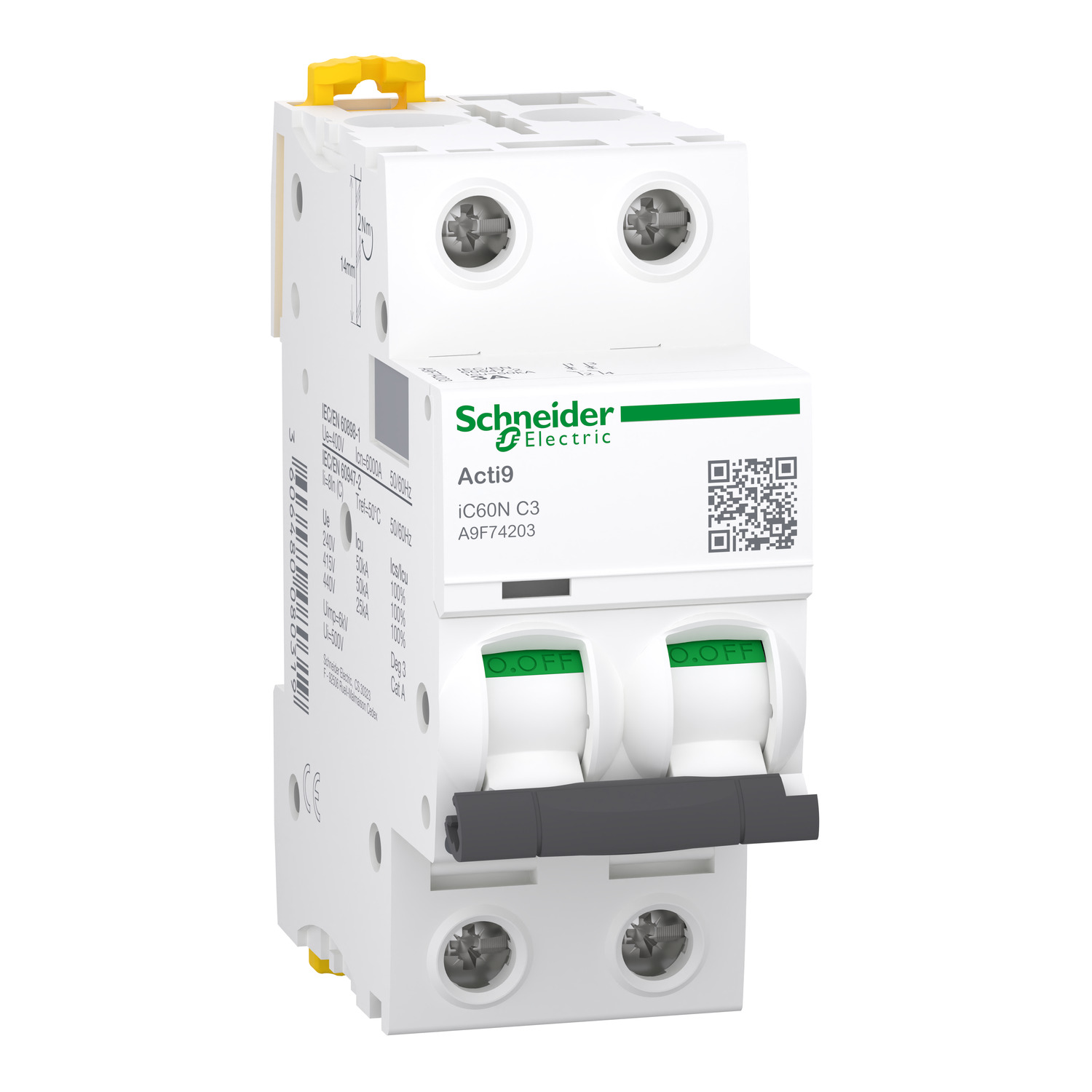

A9F74203 Автоматический выключатель iC60N C 3A 2P Schneider Electric

Schneider Electric A9F74203 — автоматический выключатель серии Acti 9 производства Schneider Electric. Артикул A9F74203 поставляется со склада в Ташкенте, гарантия — 1 год.

Автоматический выключатель Schneider Electric iC60N серии Acti 9 защищает групповую линию от перегрузки и короткого замыкания. Это 2-полюсный аппарат на 3 А с характеристикой срабатывания C: оба полюса защищены и размыкаются одновременно, так что линия отключается целиком. Он отвечает и бытовому стандарту IEC 60898-1, и промышленному IEC 60947-2, а в промышленных электроустановках позволяет секционировать цепи. Аппарат защёлкивается на DIN-рейку и занимает в щите 2 модуля. Сработавший аппарат видно снаружи: индикатор Visi Trip показывает, что цепь отключилась из-за неисправности, а зелёная полоса Visi Safe над тумблером подтверждает видимый разрыв контактов — перед работами на отходящей линии это проверяется глазами.

• Номинальный ток — 3 А, характеристика срабатывания C
• Полюсов — 2, оба защищены; ширина 2 модуля, 4 шага по 9 мм
• Номинальное напряжение — 400 В, изоляции Ui — 500 В переменного тока
• Отключающая способность — до 50 кА при 220–240 В по IEC 60947-2 и до 6000 А при 400 В по IEC 60898-1
• Класс токоограничения 3 по IEC 60898-1
• Монтаж на DIN-рейку, сечение подключаемого провода 1…25 мм²
• Степень защиты — IP20, от воды корпус не защищён; в щите — IP40 по IEC 60529
• Ресурс — до 10 000 циклов электрических и до 20 000 механических
• Рабочая температура от −35 °C до +70 °C, хранение от −40 °C до +85 °C
• Габариты: ширина 36 мм, высота 85 мм, глубина 78,5 мм; масса 0,25 кг
• Корпус белый, RAL9003

Schneider Electric, серия Acti 9. Гарантия 1 год. Артикул A9F74203.

Назначение и применение: Schneider Electric A9F74203

Автоматический выключатель защищает отходящую линию от перегрузки и тока короткого замыкания и служит аппаратом оперативного отключения. Тепловой расцепитель реагирует на длительное превышение номинального тока, электромагнитный — мгновенно отрабатывает короткое замыкание. В отличие от плавкой вставки автомат восстанавливается взводом рычага, поэтому применяется во всех современных распределительных щитах — от квартирного до вводного щита здания.

Как подобрать

Номинальный ток выбирают по сечению защищаемого кабеля, а не по мощности нагрузки: автомат защищает провод. Характеристика срабатывания задаёт кратность пускового тока — C подходит для смешанной бытовой нагрузки, B для чисто резистивной и длинных линий, D для двигателей и трансформаторов. Отключающую способность берут не ниже расчётного тока короткого замыкания в точке установки.

Технические характеристики Schneider Electric A9F74203

• Артикул: A9F74203
• Гарантия: 1 год
• Сечение провода, мм²: 1…25
• Кол. полюсов: 2
• Количество модулей: 2
• Ном. ток, A: 3
• Ном. напряжение, В: 400
• Ток отключения Icu: 50 kA
• Серия: Acti 9
• Характеристика срабатывания: C
• Способ монтажа: DIN-рейка
• Степень защиты: IP20
• Тип изделия: Автоматический выключатель

Производитель Schneider Electric

Schneider Electric — французская группа, один из крупнейших в мире производителей оборудования для распределения электроэнергии и автоматизации. В каталоге компании — модульная аппаратура Acti9 и Resi9, силовые автоматы, а также электроустановочные линейки Unica и AtlasDesign. Продукция рассчитана на длительный срок службы и широко применяется как в жилом строительстве, так и на промышленных объектах.
