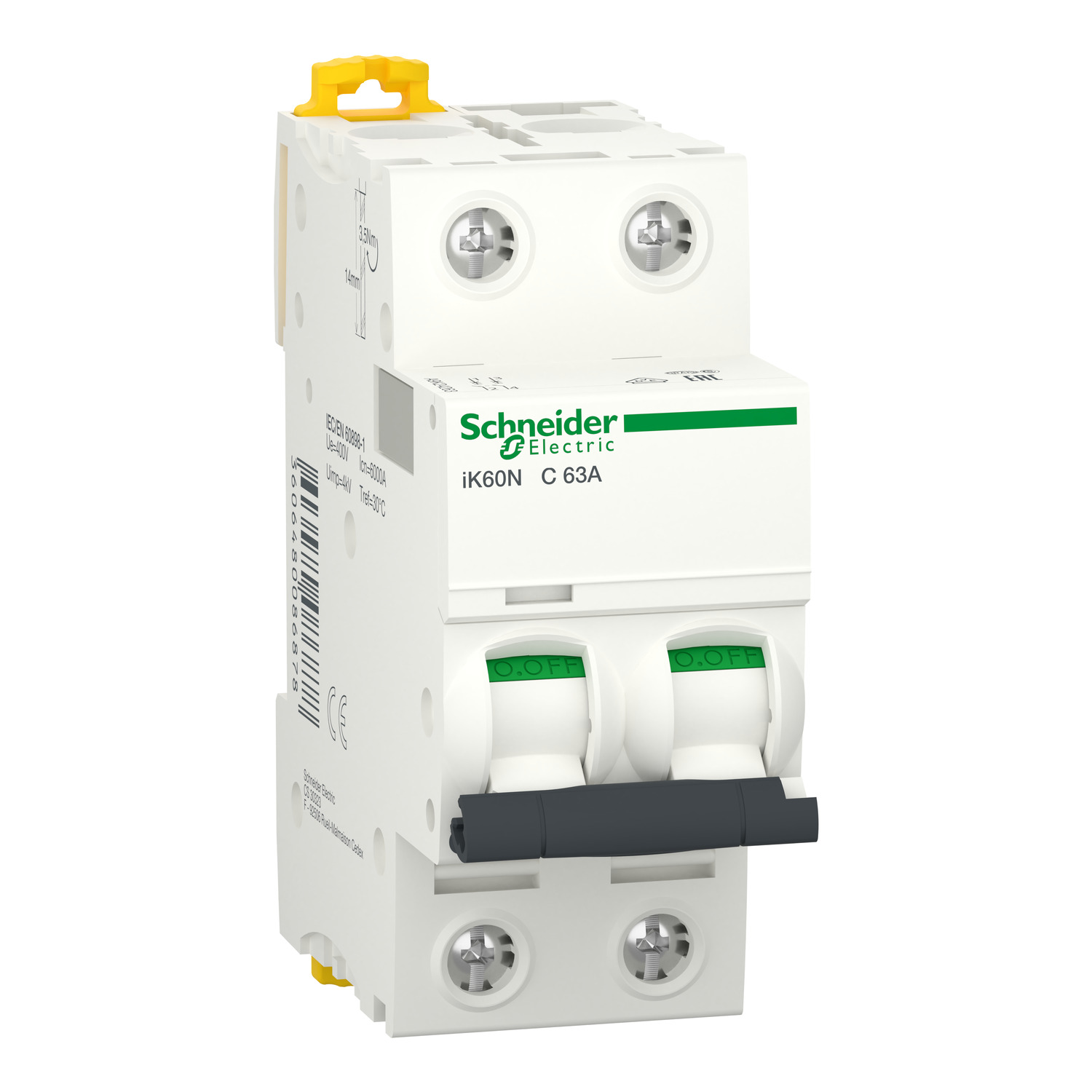

A9K24263 Автоматический выключатель iK60N C 63A 2P Schneider Electric

Schneider Electric A9K24263 — автоматический выключатель серии Acti 9 производства Schneider Electric. Артикул A9K24263 поставляется со склада в Ташкенте, гарантия — 1 год.

Модульный автоматический выключатель iK60N серии Acti 9 ставится на DIN-рейку в квартирном или распределительном щите и защищает линию от перегрузки и короткого замыкания. По классификации это миниатюрный автоматический выключатель низкого напряжения (MCB): в одном корпусе собраны сразу три функции — защита цепи, управление ею и изоляция, то есть выключенный аппарат разрывает линию и оставляет её без напряжения. Аппарат рассчитан на бытовые сети и отвечает требованиям стандарта IEC 60898-1 (ГОСТ Р 50345). Корпус выполнен из термостойкого ударопрочного пластика белого цвета RAL9003 и по дизайну сочетается с другими аппаратами и системой распределения Acti 9. Двойной зажим позволяет снять выключатель, не разбирая установленную гребенчатую шину: аппарат меняют прямо в собранном щите, не трогая ошиновку соседних модулей.

• Номинальный ток — 63 А
• Характеристика срабатывания — C
• Число полюсов — 2: 2-полюсный аппарат, оба полюса защищённые
• Номинальное напряжение — 400 В
• Отключающая способность Icu — 6 кА (6000 А) при 230 В
• Напряжение изоляции Ui — 440 В, импульсное выдерживаемое Uimp — 4 кВ
• Рабочая частота — 50 Гц или 60 Гц
• Сечение подключаемого провода — 1…35 мм²
• Степень защиты — IP20; при установке в модульный корпус по EN 60529 — IP40
• Монтаж на DIN-рейку, ширина 2 модуля — 4 шага по 9 мм
• Габариты — 36 мм × 85 мм × 78,5 мм (Ш × В × Г), масса — 200 г
• Рабочая температура — от −25 °C до 60 °C, температура хранения — от −40 °C до 85 °C
• Ресурс — до 10 000 циклов электрической износостойкости, до 20 000 — механической

Schneider Electric, Болгария. Гарантия 1 год. Артикул A9K24263.

Назначение и применение: Schneider Electric A9K24263

Автоматический выключатель защищает отходящую линию от перегрузки и тока короткого замыкания и служит аппаратом оперативного отключения. Тепловой расцепитель реагирует на длительное превышение номинального тока, электромагнитный — мгновенно отрабатывает короткое замыкание. В отличие от плавкой вставки автомат восстанавливается взводом рычага, поэтому применяется во всех современных распределительных щитах — от квартирного до вводного щита здания.

Как подобрать

Номинальный ток выбирают по сечению защищаемого кабеля, а не по мощности нагрузки: автомат защищает провод. Характеристика срабатывания задаёт кратность пускового тока — C подходит для смешанной бытовой нагрузки, B для чисто резистивной и длинных линий, D для двигателей и трансформаторов. Отключающую способность берут не ниже расчётного тока короткого замыкания в точке установки.

Технические характеристики Schneider Electric A9K24263

• Артикул: A9K24263
• Гарантия: 1 год
• Сечение провода, мм²: 1…35
• Кол. полюсов: 2
• Количество модулей: 2
• Ном. напряжение, В: 400
• Ток отключения Icu: 6 kA
• Ном. ток, A: 63
• Серия: Acti 9
• Характеристика срабатывания: C
• Способ монтажа: DIN-рейка
• Степень защиты: IP20
• Тип изделия: Автоматический выключатель

Производитель Schneider Electric

Schneider Electric — французская группа, один из крупнейших в мире производителей оборудования для распределения электроэнергии и автоматизации. В каталоге компании — модульная аппаратура Acti9 и Resi9, силовые автоматы, а также электроустановочные линейки Unica и AtlasDesign. Продукция рассчитана на длительный срок службы и широко применяется как в жилом строительстве, так и на промышленных объектах.

Официальный сайт производителя: Schneider Electric.
