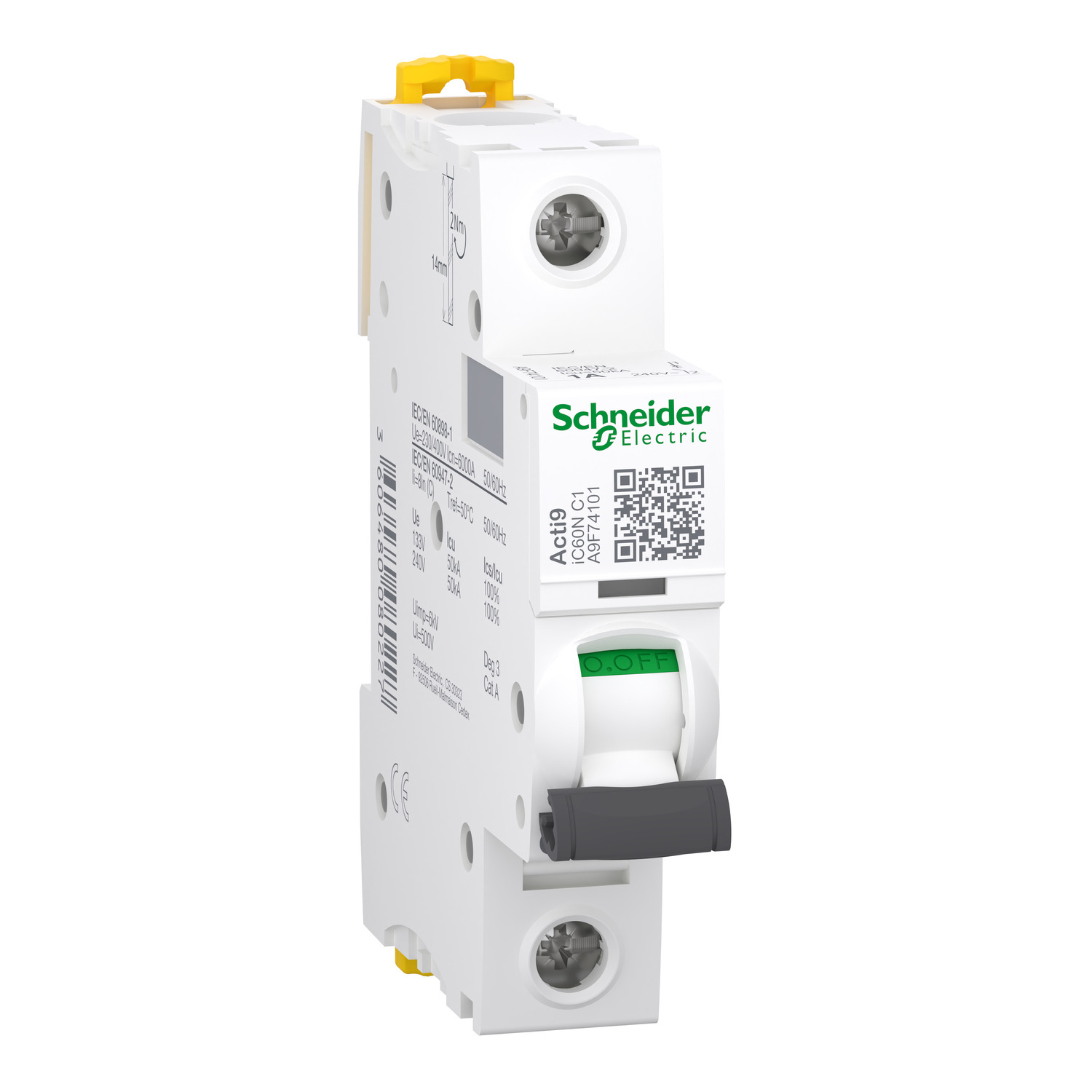

A9F74101 Автоматический выключатель iC60N C 1A 1P Schneider Electric

Schneider Electric A9F74101 — автоматический выключатель серии Acti 9 производства Schneider Electric. Артикул A9F74101 поставляется со склада в Ташкенте, гарантия — 1 год.

iC60N — 1-полюсный автоматический выключатель серии Acti 9 на номинальный ток 1 А с характеристикой срабатывания C: он защищает отходящую линию и от перегрузки, и от короткого замыкания. Аппарат отвечает сразу двум стандартам — бытовому IEC 60898-1 и промышленному IEC 60947-2, — а в промышленных электроустановках служит ещё и для секционирования. Индикатор Visi Trip отмечает аппарат, отключившийся от аварии: искать сработавшую линию по всему щиту не придётся. Зелёная полоса Visi Safe над тумблером включения показывает видимый разрыв контактов. Обе функции, Visi Trip и Visi Safe, — часть конструкции аппаратов iC60N. Механизм замыкания быстродействующий и не зависит от того, насколько быстро повёрнута рукоятка. Корпус белый (RAL9003), защёлкивается на DIN-рейку.

• Номинальный ток 1 А, характеристика срабатывания C
• 1 полюс, номинальное напряжение 230 В, напряжение изоляции Ui 500 В
• Отключающая способность до 50 кА при 220–240 В по IEC 60947-2 и 6000 А при 230 В по IEC 60898-1
• Ширина 1 модуль — 2 шага по 9 мм; габариты 18 мм × 85 мм × 78,5 мм, вес 0,215 кг
• Монтаж на DIN-рейку, зажимы под провод сечением 1…25 мм²
• Степень защиты IP20 по IEC 60529, в щите — IP40
• Рабочая температура от −35 °C до 70 °C, хранение от −40 °C до 85 °C
• Износостойкость до 10 000 циклов электрических и до 20 000 механических

Schneider Electric, Россия. Гарантия 1 год. Артикул A9F74101.

Назначение и применение: Schneider Electric A9F74101

Автоматический выключатель защищает отходящую линию от перегрузки и тока короткого замыкания и служит аппаратом оперативного отключения. Тепловой расцепитель реагирует на длительное превышение номинального тока, электромагнитный — мгновенно отрабатывает короткое замыкание. В отличие от плавкой вставки автомат восстанавливается взводом рычага, поэтому применяется во всех современных распределительных щитах — от квартирного до вводного щита здания.

Как подобрать

Номинальный ток выбирают по сечению защищаемого кабеля, а не по мощности нагрузки: автомат защищает провод. Характеристика срабатывания задаёт кратность пускового тока — C подходит для смешанной бытовой нагрузки, B для чисто резистивной и длинных линий, D для двигателей и трансформаторов. Отключающую способность берут не ниже расчётного тока короткого замыкания в точке установки.

Технические характеристики Schneider Electric A9F74101

• Артикул: A9F74101
• Кол. полюсов: 1
• Ном. ток, A: 1
• Количество модулей: 1
• Гарантия: 1 год
• Сечение провода, мм²: 1…25
• Ном. напряжение, В: 230
• Ток отключения Icu: 50 kA
• Серия: Acti 9
• Характеристика срабатывания: C
• Способ монтажа: DIN-рейка
• Степень защиты: IP20
• Тип изделия: Автоматический выключатель

Производитель Schneider Electric

Schneider Electric — французская группа, один из крупнейших в мире производителей оборудования для распределения электроэнергии и автоматизации. В каталоге компании — модульная аппаратура Acti9 и Resi9, силовые автоматы, а также электроустановочные линейки Unica и AtlasDesign. Продукция рассчитана на длительный срок службы и широко применяется как в жилом строительстве, так и на промышленных объектах.

Официальный сайт производителя: Schneider Electric.
