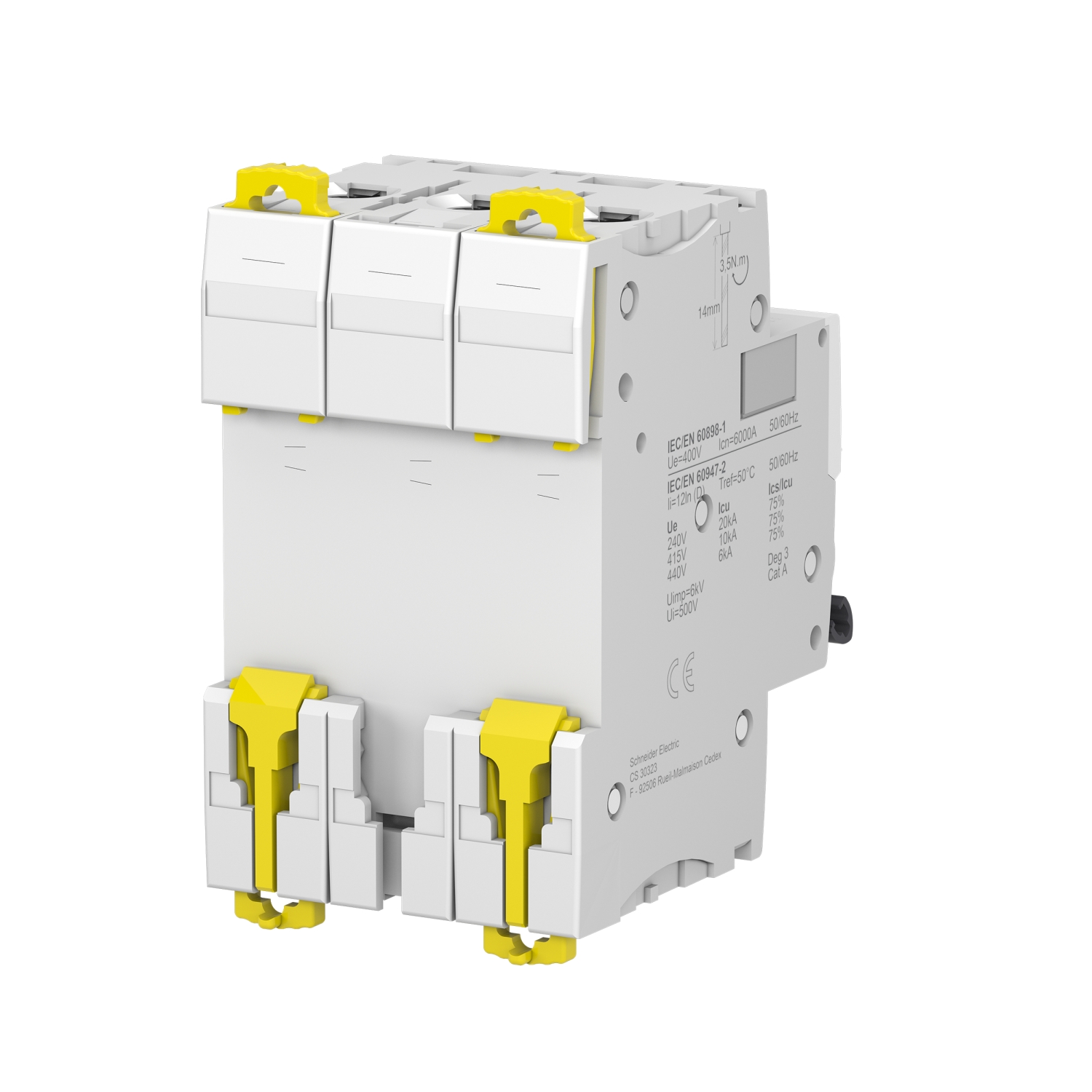

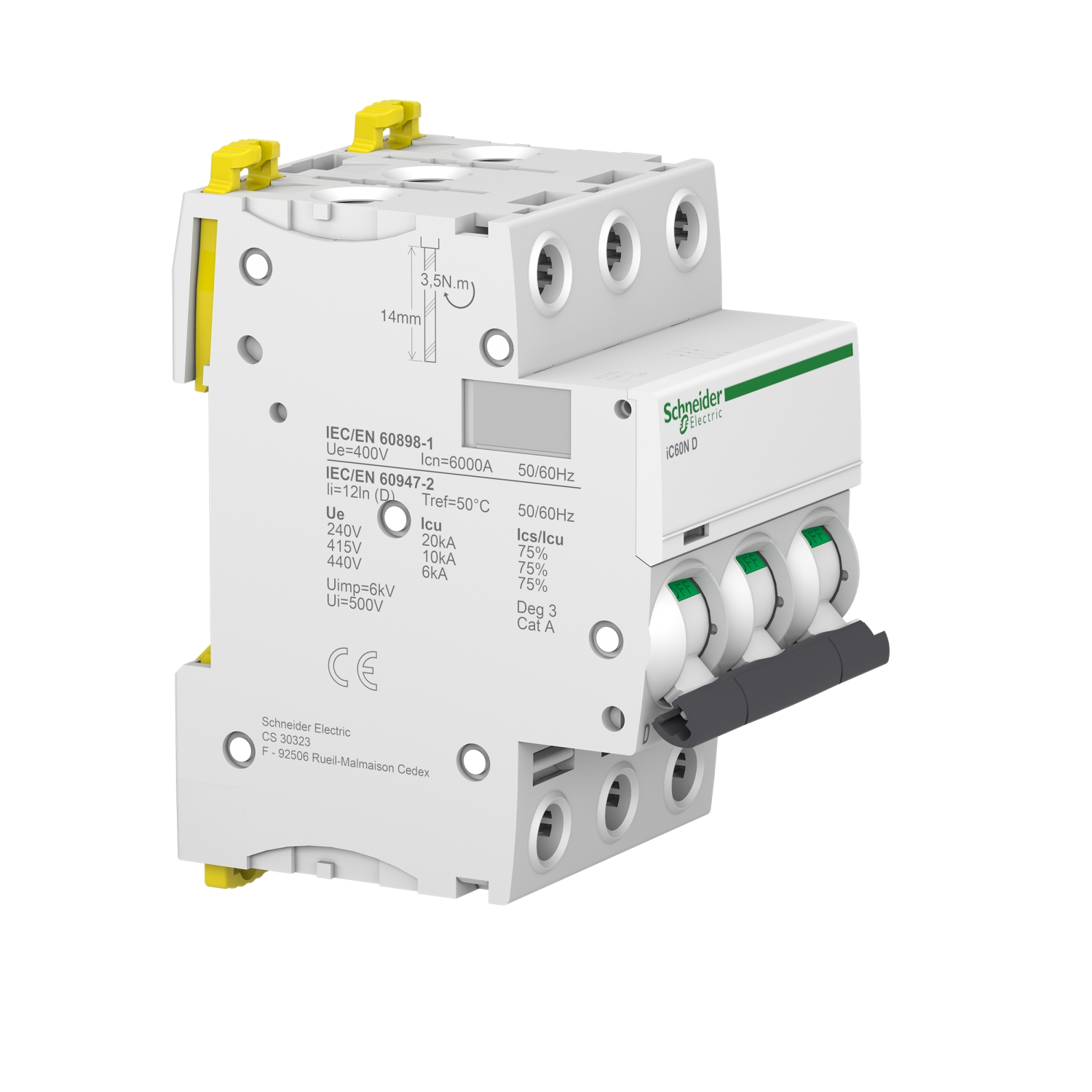

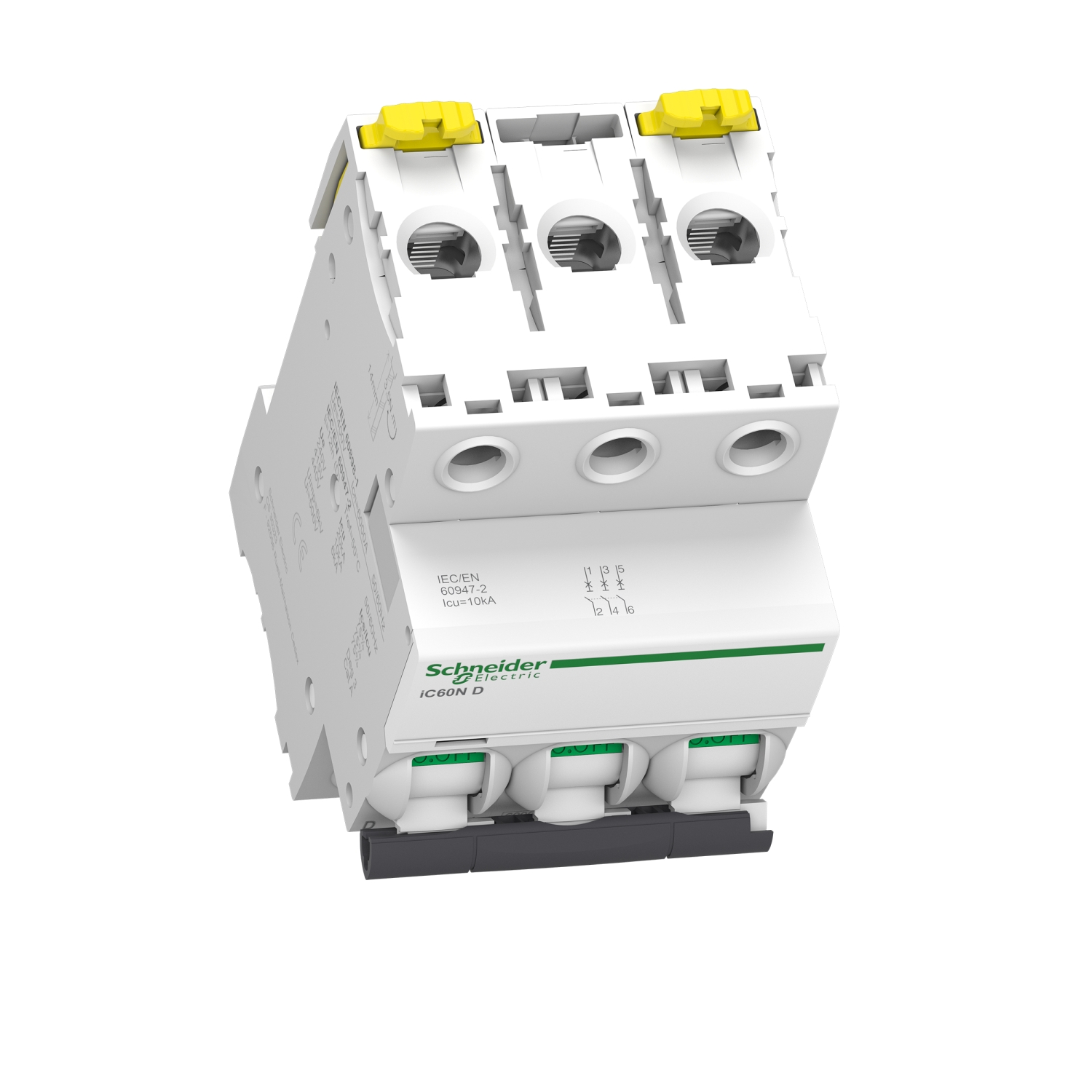

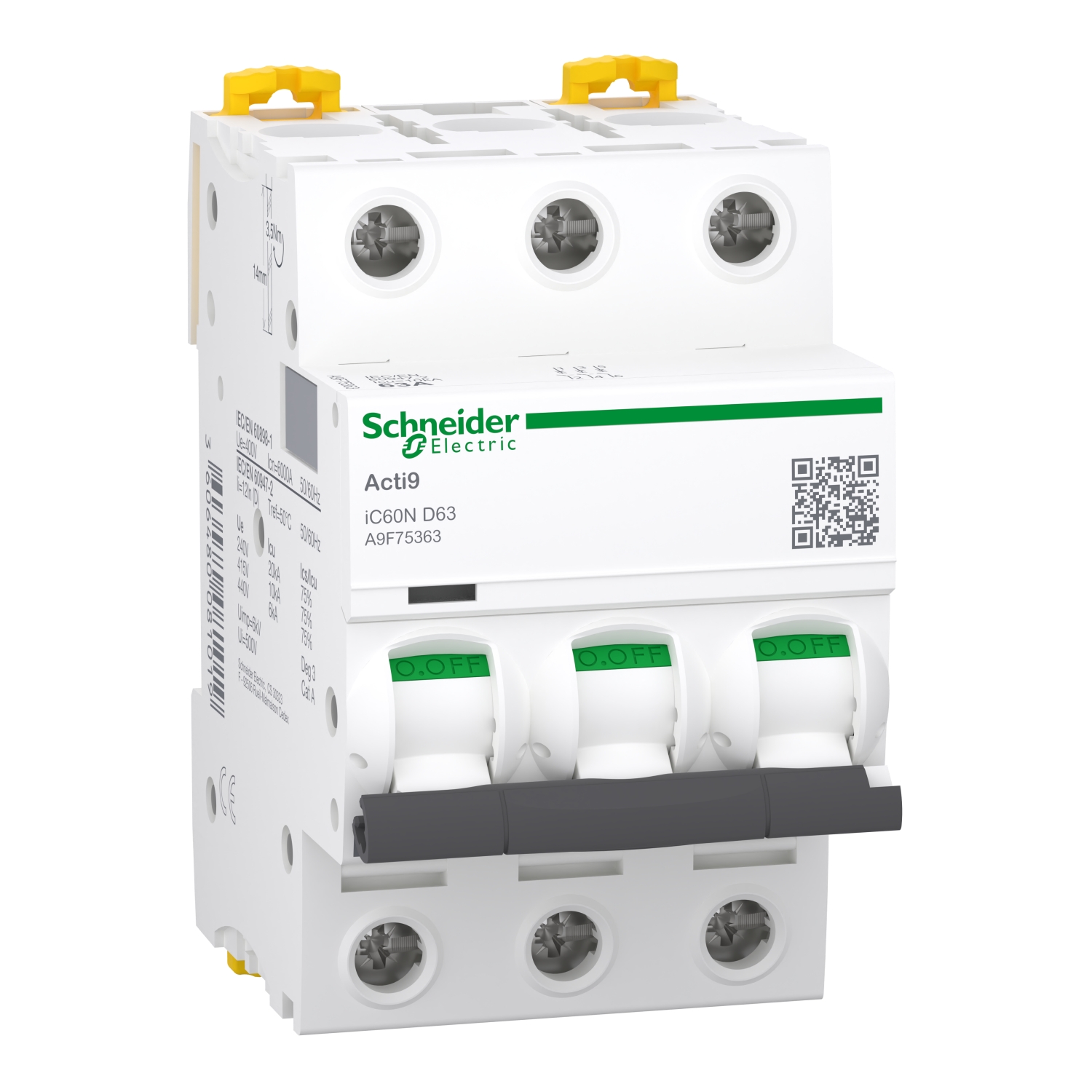

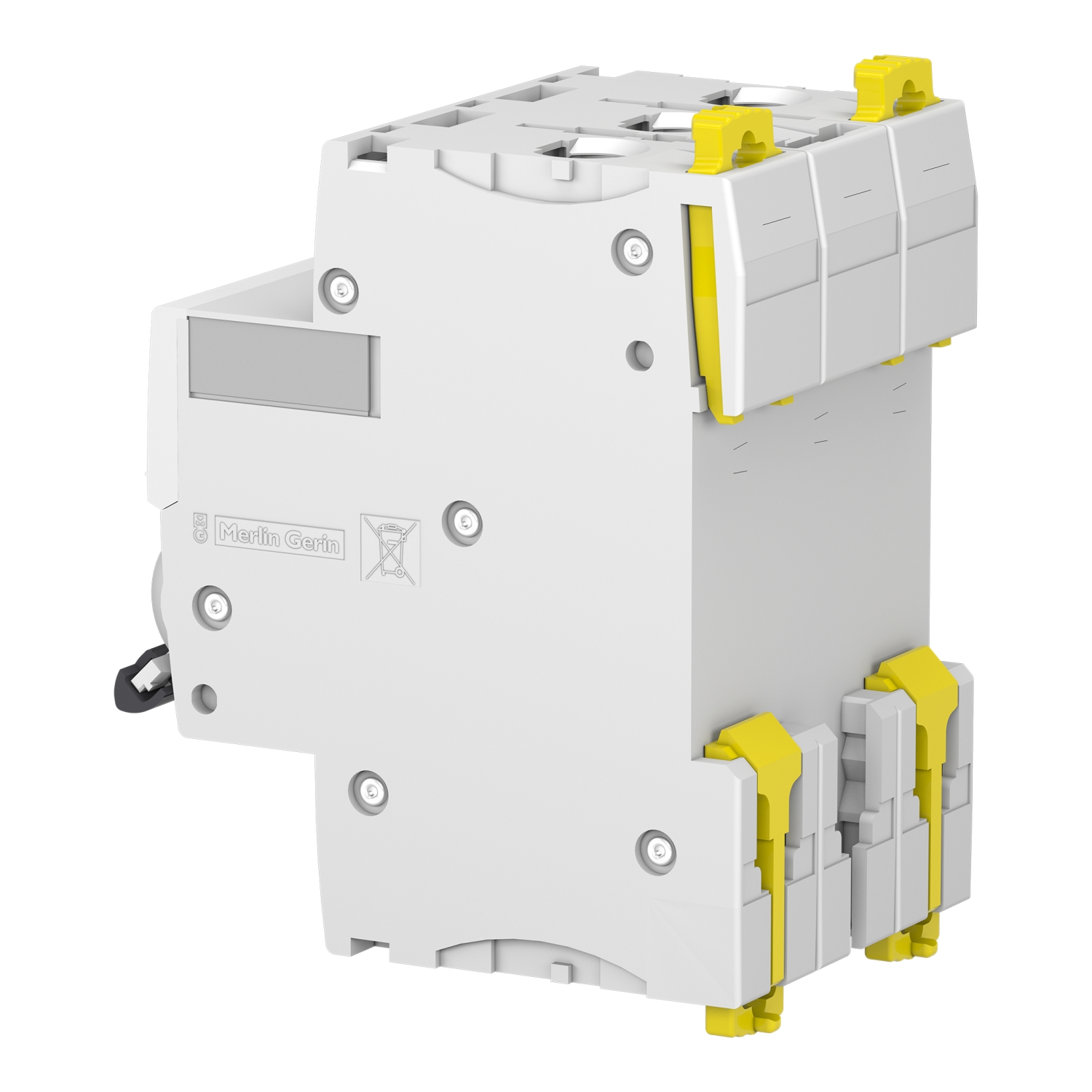

A9F75363 Автоматический выключатель iC60N D 63A 3P Schneider Electric

Schneider Electric A9F75363 — автоматический выключатель серии Acti 9 производства Schneider Electric. Артикул A9F75363 поставляется со склада в Ташкенте, гарантия — 1 год.

Модульный автоматический выключатель Schneider Electric iC60N серии Acti 9 — 3-полюсный аппарат для защиты цепей от токов короткого замыкания и перегрузки. Он отвечает требованиям бытового стандарта ГОСТ Р 50345 и промышленного ГОСТ 50030.2, а также EN/IEC 60898-1 и EN/IEC 60947-2, а в промышленных электроустановках служит ещё и аппаратом секционирования. Индикатор Visi Trip показывает неисправную цепь и тем сокращает время вмешательства, а зелёная полоса Visi Safe над тумблером даёт видимый разрыв: контакты разомкнуты физически, и на отходящей линии можно вести обслуживание. Корпус белый, RAL9003, размеры 54 мм × 85 мм × 78,5 мм, масса 0,375 кг; на рейке аппарат занимает 3 модуля — 6 шагов по 9 мм. Степень загрязнения — 3, категория перенапряжения — IV.

• Номинальный ток — 63 А
• Характеристика срабатывания — D
• Число полюсов — 3, все три защищённые
• Номинальное напряжение — 400 В, напряжение изоляции Ui — 500 В переменного тока
• Ток отключения Icu — 36 кА
• Наибольшая отключающая способность — до 20 кА при 220–240 В переменного тока по IEC 60947-2 и до 6000 А при 400 В по IEC 60898-1
• Степень защиты — IP20, при установке в щите IP40 по IEC 60529
• Сечение подключаемого провода — 1…35 мм²
• Монтаж на DIN-рейку, ширина 3 модуля
• Ресурс — до 10 000 циклов электрический и до 20 000 механический
• Рабочая температура — от −35 °C до 70 °C, хранение — от −40 °C до 85 °C

Schneider Electric, Франция. Гарантия 1 год. Артикул A9F75363.

Назначение и применение: Schneider Electric A9F75363

Автоматический выключатель защищает отходящую линию от перегрузки и тока короткого замыкания и служит аппаратом оперативного отключения. Тепловой расцепитель реагирует на длительное превышение номинального тока, электромагнитный — мгновенно отрабатывает короткое замыкание. В отличие от плавкой вставки автомат восстанавливается взводом рычага, поэтому применяется во всех современных распределительных щитах — от квартирного до вводного щита здания.

Как подобрать

Номинальный ток выбирают по сечению защищаемого кабеля, а не по мощности нагрузки: автомат защищает провод. Характеристика срабатывания задаёт кратность пускового тока — C подходит для смешанной бытовой нагрузки, B для чисто резистивной и длинных линий, D для двигателей и трансформаторов. Отключающую способность берут не ниже расчётного тока короткого замыкания в точке установки.

Технические характеристики Schneider Electric A9F75363

• Артикул: A9F75363
• Гарантия: 1 год
• Сечение провода, мм²: 1…35
• Кол. полюсов: 3
• Количество модулей: 3
• Ток отключения Icu: 36 kA
• Ном. напряжение, В: 400
• Ном. ток, A: 63
• Серия: Acti 9
• Характеристика срабатывания: D
• Способ монтажа: DIN-рейка
• Степень защиты: IP20
• Тип изделия: Автоматический выключатель

Производитель Schneider Electric

Schneider Electric — французская группа, один из крупнейших в мире производителей оборудования для распределения электроэнергии и автоматизации. В каталоге компании — модульная аппаратура Acti9 и Resi9, силовые автоматы, а также электроустановочные линейки Unica и AtlasDesign. Продукция рассчитана на длительный срок службы и широко применяется как в жилом строительстве, так и на промышленных объектах.
