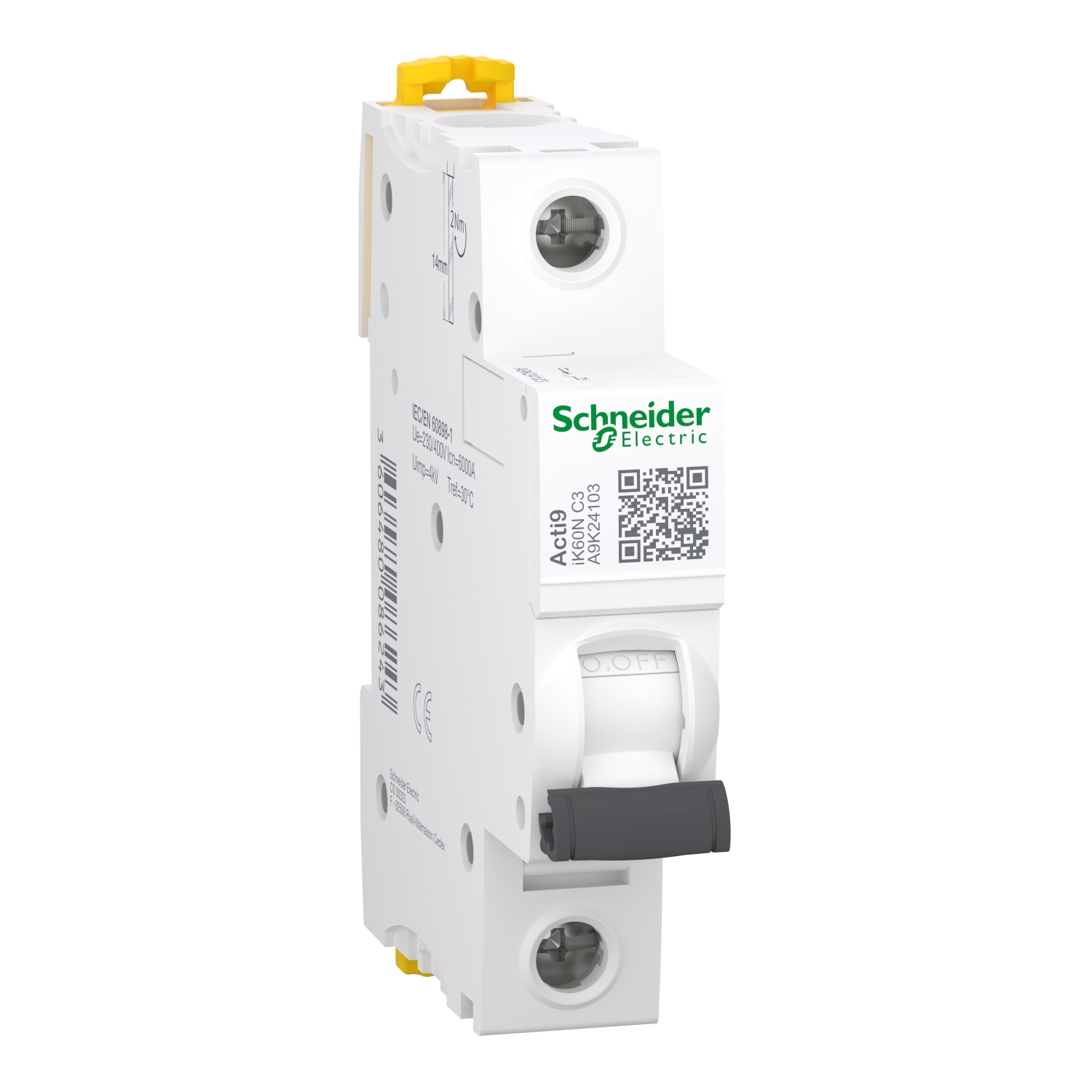

A9K24103 Автоматический выключатель iK60N C 3A 1P Schneider Electric

Schneider Electric A9K24103 — автоматический выключатель серии Acti 9 производства Schneider Electric. Артикул A9K24103 поставляется со склада в Ташкенте, гарантия — 1 год.

Продукт Acti9 iK60N представляет собой миниатюрный автоматический выключатель низкого напряжения (MCB).

Назначение и особенности

• Это 1-полюсный автоматический выключатель с 1 защищенным полюсом и 3A Номинальным током и кривой отключения C.
• Этот продукт соответствует стандарту EN/IEC 60898-1.
• Имеет двойной зажим для демонтажа с установленной гребневой шиной.
• Он имеет электрическую выносливость до 10000 циклов и механическую выносливость до 20000 циклов.

Электрические параметры

• Номинальная короткозамкнутая отключающая способность достигает 6000 А при 230 В переменного тока в соответствии со стандартом EN/IEC 60898-1 и в соответствии со стандартом.
• Этот миниатюрный автоматический выключатель защищает цепь от короткого замыкания и перегрузки по току.
• Рабочее напряжение Ue составляет 230 В переменного тока. Номинальное напряжение изоляции Ui составляет 440 В переменного тока.
• Номинальное импульсное напряжение выдержки Uimp составляет 4 кВ. Рабочая частота составляет 50 Гц или 60 Гц.

Монтаж и корпус

• Может быть установлен на DIN-рейку для модульной установки. Его ширина составляет 2 шага по 9 мм.
• Цвет изделия: белый (RAL9003). Размеры: (Ш) 18 мм x (В) 85 мм x (Г) 78,5 мм. Вес: 100 г.
• Он имеет степень защиты IP20. При установке в модульный корпус в соответствии со стандартом IEC/EN 60529 степень защиты становится IP40.
• Рабочая температура составляет от -25 °C до 60 °C. Температура хранения составляет от -40 °C до 85 °C.

Назначение и применение: Schneider Electric A9K24103

Автоматический выключатель защищает отходящую линию от перегрузки и тока короткого замыкания и служит аппаратом оперативного отключения. Тепловой расцепитель реагирует на длительное превышение номинального тока, электромагнитный — мгновенно отрабатывает короткое замыкание. В отличие от плавкой вставки автомат восстанавливается взводом рычага, поэтому применяется во всех современных распределительных щитах — от квартирного до вводного щита здания.

Как подобрать

Номинальный ток выбирают по сечению защищаемого кабеля, а не по мощности нагрузки: автомат защищает провод. Характеристика срабатывания задаёт кратность пускового тока — C подходит для смешанной бытовой нагрузки, B для чисто резистивной и длинных линий, D для двигателей и трансформаторов. Отключающую способность берут не ниже расчётного тока короткого замыкания в точке установки.

Технические характеристики Schneider Electric A9K24103

• Артикул: A9K24103
• Количество модулей: 1
• Кол. полюсов: 1
• Гарантия: 1 год
• Сечение провода, мм²: 1…25
• Ном. напряжение, В: 230
• Ном. ток, A: 3
• Ток отключения Icu: 6 kA
• Серия: Acti 9
• Характеристика срабатывания: C
• Способ монтажа: DIN-рейка
• Степень защиты: IP20
• Тип изделия: Автоматический выключатель

Производитель Schneider Electric

Schneider Electric — французская группа, один из крупнейших в мире производителей оборудования для распределения электроэнергии и автоматизации. В каталоге компании — модульная аппаратура Acti9 и Resi9, силовые автоматы, а также электроустановочные линейки Unica и AtlasDesign. Продукция рассчитана на длительный срок службы и широко применяется как в жилом строительстве, так и на промышленных объектах.
