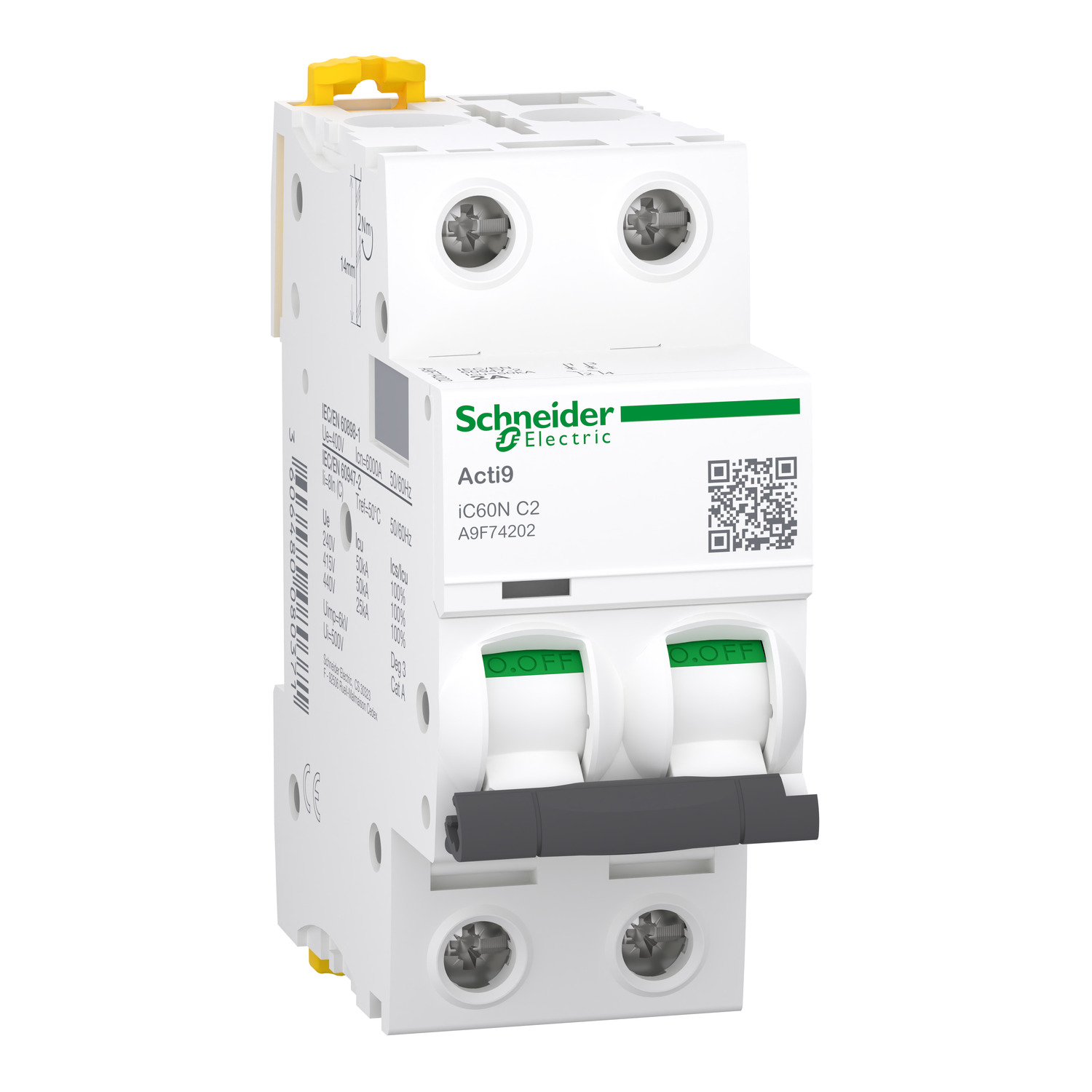

A9F74202 Автоматический выключатель iC60N C 2A 2P Schneider Electric

Schneider Electric A9F74202 — автоматический выключатель серии Acti 9 производства Schneider Electric. Артикул A9F74202 поставляется со склада в Ташкенте, гарантия — 1 год.

Этот Acti9 iC60N представляет собой автоматический выключатель низкого напряжения (MCB).

Назначение и особенности

• Это 2-полюсный автоматический выключатель с 2 защищенными полюсами, номинальным током 2A и кривой отключения C.
• Он соответствует промышленному стандарту EN/IEC 60898-1 и жилищному стандарту EN/IEC 60947-2.
• Его уникальный индикатор Visitrip сокращает время вмешательства, показывая неисправную цепь.
• Зеленая пластина Visisafe гарантирует физическое размыкание контактов для выполнения технического обслуживания на выходе.
• Он обладает электрической износостойкостью, достигающей 10000 циклов, и механической износостойкостью, достигающей 20000 циклов.
• Его класс токоограничения 3 (по EN/IEC60898-1) уменьшает стоимость затрат на защиту нижестоящей цепи.

Электрические параметры

• Номинальная наибольшая отключающая способность составляет до 50 кА при 220 — 240 В перем. тока в соответствии со стандартом EN/IEC 60947-2 и до 6000 А при 400 В перем. тока в соответствии со стандартом EN/IEC 60898-1.
• Этот автоматический выключатель защищает цепи от короткого замыкания и тока перегрузки.
• Быстродействующий механизм замыкания, не зависящий от ручного управления, продлевает срок службы.
• Номинальное напряжение изоляции Ui составляет 500 В перем. тока.
• Монтаж осуществляется на DIN-рейку. Его ширина составляет 4 шага по 9 мм. Степень загрязнения — 3. Категория перенапряжения — IV.

Монтаж и корпус

• Цвет продукта белый (RAL9003). Размеры (Ш) 36 мм x (В) 85 мм x (Г) 78,5 мм. Вес — 0,25 кг.
• Согласно стандарту IEC 60529, имеет степень защиты IP20 и IP40 при установке в щите.
• Температура эксплуатации от -35°C до 70°C. Температура хранения составляет от -40°C до 85°C.

Назначение и применение: Schneider Electric A9F74202

Автоматический выключатель защищает отходящую линию от перегрузки и тока короткого замыкания и служит аппаратом оперативного отключения. Тепловой расцепитель реагирует на длительное превышение номинального тока, электромагнитный — мгновенно отрабатывает короткое замыкание. В отличие от плавкой вставки автомат восстанавливается взводом рычага, поэтому применяется во всех современных распределительных щитах — от квартирного до вводного щита здания.

Как подобрать

Номинальный ток выбирают по сечению защищаемого кабеля, а не по мощности нагрузки: автомат защищает провод. Характеристика срабатывания задаёт кратность пускового тока — C подходит для смешанной бытовой нагрузки, B для чисто резистивной и длинных линий, D для двигателей и трансформаторов. Отключающую способность берут не ниже расчётного тока короткого замыкания в точке установки.

Технические характеристики Schneider Electric A9F74202

• Артикул: A9F74202
• Гарантия: 1 год
• Сечение провода, мм²: 1…25
• Ном. ток, A: 2
• Кол. полюсов: 2
• Количество модулей: 2
• Ном. напряжение, В: 400
• Ток отключения Icu: 50 kA
• Серия: Acti 9
• Характеристика срабатывания: C
• Способ монтажа: DIN-рейка
• Степень защиты: IP20
• Тип изделия: Автоматический выключатель

Производитель Schneider Electric

Schneider Electric — французская группа, один из крупнейших в мире производителей оборудования для распределения электроэнергии и автоматизации. В каталоге компании — модульная аппаратура Acti9 и Resi9, силовые автоматы, а также электроустановочные линейки Unica и AtlasDesign. Продукция рассчитана на длительный срок службы и широко применяется как в жилом строительстве, так и на промышленных объектах.

Официальный сайт производителя: Schneider Electric.
