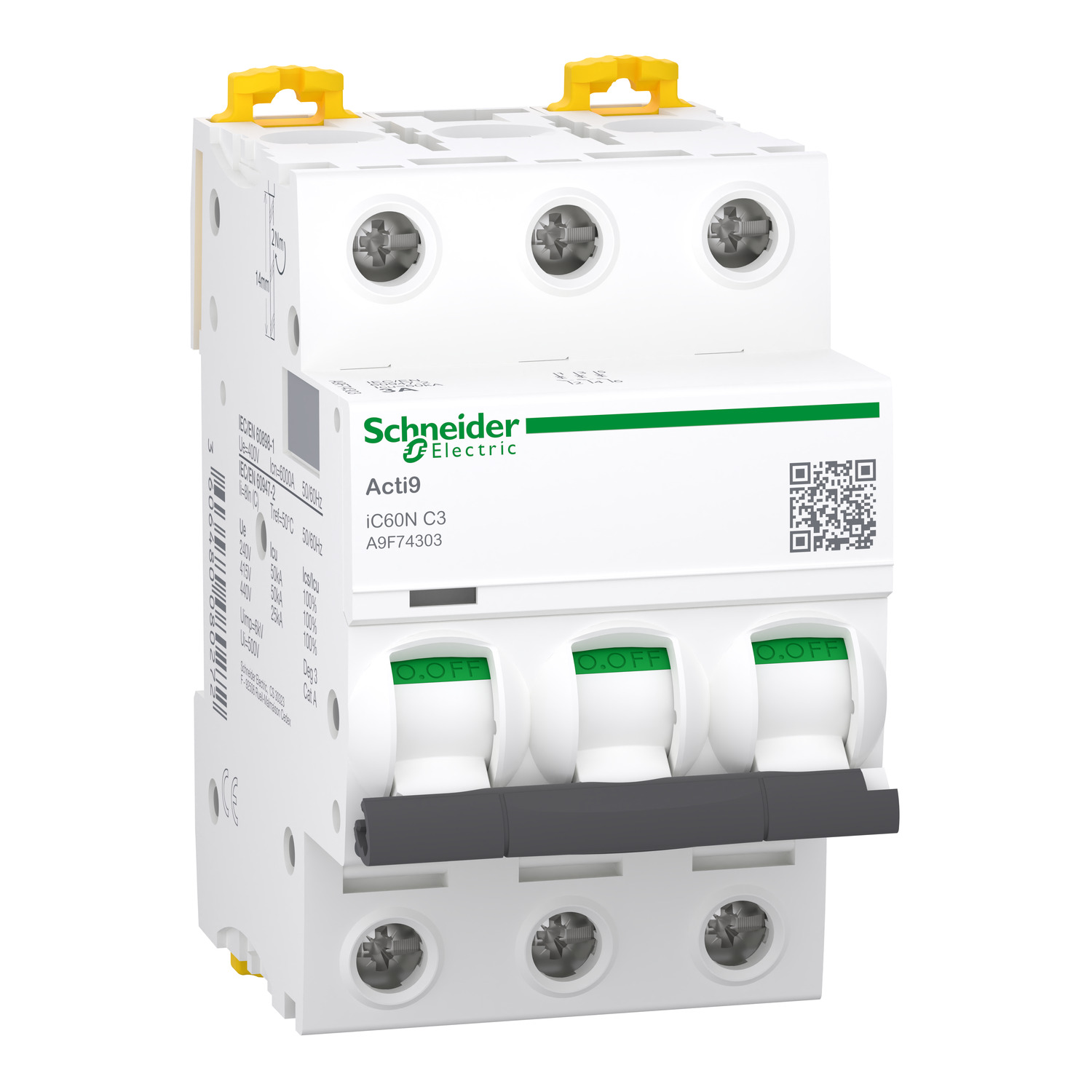

A9F74303 Автоматический выключатель iC60N C 3A 3P Schneider Electric

Schneider Electric A9F74303 — автоматический выключатель серии Acti 9 производства Schneider Electric. Артикул A9F74303 поставляется со склада в Ташкенте, гарантия — 1 год.

Автоматический выключатель Schneider Electric iC60N серии Acti 9 защищает цепь от перегрузки и короткого замыкания и обеспечивает секционирование электроустановки. Аппарат отвечает требованиям и бытового стандарта IEC 60898-1, и промышленного IEC 60947-2 — его ставят и на жилом объекте, и на производстве. Об аварийном отключении сообщает индикатор VisiTrip: сразу видно, какая цепь сработала. Зелёная полоса VisiSafe над тумблером подтверждает физическое размыкание контактов, без которого нельзя приступать к обслуживанию цепи. Замыкание контактов быстрое и от движения руки на тумблере не зависит. Корпус белого цвета RAL9003 крепится на DIN-рейку и занимает 3 модуля. Степень защиты IP20 — это защита от прикосновения к токоведущим частям, от воды такой корпус не защищает.

• Модель iC60N, серия Acti 9; 3-полюсный, 3 модуля, монтаж на DIN-рейку
• Номинальный ток 3 А, характеристика срабатывания C
• Номинальное напряжение 400 В, напряжение изоляции Ui 500 В
• Отключающая способность до 50 кА при 220–240 В (IEC 60947-2) и до 6000 А при 400 В (IEC 60898-1), класс токоограничения 3
• Износостойкость до 10 000 циклов электрических и до 20 000 механических
• Степень защиты IP20, в оболочке IP40 (IEC 60529)
• Сечение подключаемого провода 1…25 мм²
• Рабочая температура от −35 °C до 70 °C, хранение — от −40 °C до 85 °C
• Ширина 54 мм (6 шагов по 9 мм), высота 85 мм, глубина 78,5 мм, масса 0,375 кг
• Цвет белый, RAL9003

Schneider Electric, Франция. Гарантия 1 год. Артикул A9F74303.

Назначение и применение: Schneider Electric A9F74303

Автоматический выключатель защищает отходящую линию от перегрузки и тока короткого замыкания и служит аппаратом оперативного отключения. Тепловой расцепитель реагирует на длительное превышение номинального тока, электромагнитный — мгновенно отрабатывает короткое замыкание. В отличие от плавкой вставки автомат восстанавливается взводом рычага, поэтому применяется во всех современных распределительных щитах — от квартирного до вводного щита здания.

Как подобрать

Номинальный ток выбирают по сечению защищаемого кабеля, а не по мощности нагрузки: автомат защищает провод. Характеристика срабатывания задаёт кратность пускового тока — C подходит для смешанной бытовой нагрузки, B для чисто резистивной и длинных линий, D для двигателей и трансформаторов. Отключающую способность берут не ниже расчётного тока короткого замыкания в точке установки.

Технические характеристики Schneider Electric A9F74303

• Артикул: A9F74303
• Гарантия: 1 год
• Сечение провода, мм²: 1…25
• Ном. ток, A: 3
• Кол. полюсов: 3
• Количество модулей: 3
• Ном. напряжение, В: 400
• Ток отключения Icu: 50 kA
• Серия: Acti 9
• Характеристика срабатывания: C
• Способ монтажа: DIN-рейка
• Степень защиты: IP20
• Тип изделия: Автоматический выключатель

Производитель Schneider Electric

Schneider Electric — французская группа, один из крупнейших в мире производителей оборудования для распределения электроэнергии и автоматизации. В каталоге компании — модульная аппаратура Acti9 и Resi9, силовые автоматы, а также электроустановочные линейки Unica и AtlasDesign. Продукция рассчитана на длительный срок службы и широко применяется как в жилом строительстве, так и на промышленных объектах.
