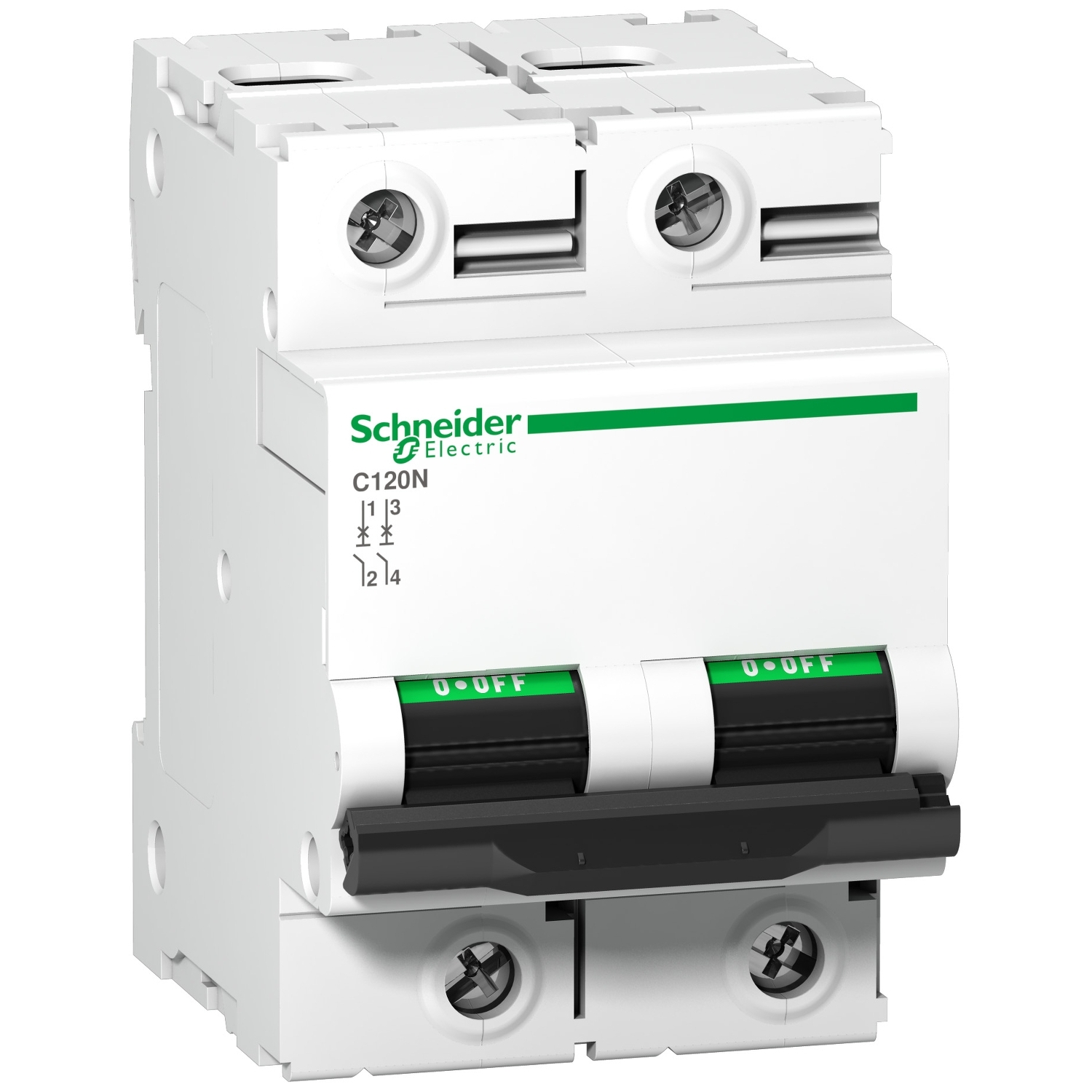

A9N18361 Автоматический выключатель C120N C 80A 2P Schneider Electric

Schneider Electric A9N18361 — автоматический выключатель серии Acti 9 производства Schneider Electric. Артикул A9N18361 поставляется со склада в Ташкенте, гарантия — 1 год.

Автоматический выключатель Schneider Electric C120N серии Acti 9 — модульный аппарат на номинальный ток 80 А. Он защищает линию от перегрузки и токов короткого замыкания, а также служит аппаратом секционирования в промышленных электроустановках: по данным производителя, конструкция отвечает ГОСТ Р 50030.2 (МЭК 60947-2) и позволяет выстраивать частичную или полную селективность в щитах конечного распределения модульного исполнения. Исполнение двухполюсное, характеристика срабатывания C, корпус занимает три модуля на симметричной DIN-рейке 35 мм. Клеммы принимают провод сечением от 1 до 50 мм², поэтому подключить к выключателю можно и групповую линию, и кабель большого сечения.

• Номинальный ток — 80 А
• Число полюсов — 2
• Характеристика срабатывания — C
• Номинальное напряжение — 400 В, рабочее — 380 В
• Отключающая способность Icu — 10 кА
• Ширина корпуса — 3 модуля, монтаж на симметричную DIN-рейку 35 мм
• Сечение подключаемого провода — 1…50 мм²
• Степень защиты IP20 — корпус закрывает токоведущие части от случайного касания, но от пыли и воды не защищает
• Рабочая температура окружающей среды — −25…70 °C
• Модель C120N, серия Acti 9

Schneider Electric, Китай. Гарантия 1 год. Артикул A9N18361.

Назначение и применение: Schneider Electric A9N18361

Автоматический выключатель защищает отходящую линию от перегрузки и тока короткого замыкания и служит аппаратом оперативного отключения. Тепловой расцепитель реагирует на длительное превышение номинального тока, электромагнитный — мгновенно отрабатывает короткое замыкание. В отличие от плавкой вставки автомат восстанавливается взводом рычага, поэтому применяется во всех современных распределительных щитах — от квартирного до вводного щита здания.

Как подобрать

Номинальный ток выбирают по сечению защищаемого кабеля, а не по мощности нагрузки: автомат защищает провод. Характеристика срабатывания задаёт кратность пускового тока — C подходит для смешанной бытовой нагрузки, B для чисто резистивной и длинных линий, D для двигателей и трансформаторов. Отключающую способность берут не ниже расчётного тока короткого замыкания в точке установки.

Технические характеристики Schneider Electric A9N18361

• Артикул: A9N18361
• Гарантия: 1 год
• Сечение провода, мм²: 1…50
• Ток отключения Icu: 10 kA
• Кол. полюсов: 2
• Количество модулей: 3
• Ном. напряжение, В: 400
• Ном. ток, A: 80
• Серия: Acti 9
• Характеристика срабатывания: C
• Способ монтажа: DIN-рейка
• Степень защиты: IP20
• Тип изделия: Автоматический выключатель

Производитель Schneider Electric

Schneider Electric — французская группа, один из крупнейших в мире производителей оборудования для распределения электроэнергии и автоматизации. В каталоге компании — модульная аппаратура Acti9 и Resi9, силовые автоматы, а также электроустановочные линейки Unica и AtlasDesign. Продукция рассчитана на длительный срок службы и широко применяется как в жилом строительстве, так и на промышленных объектах.
