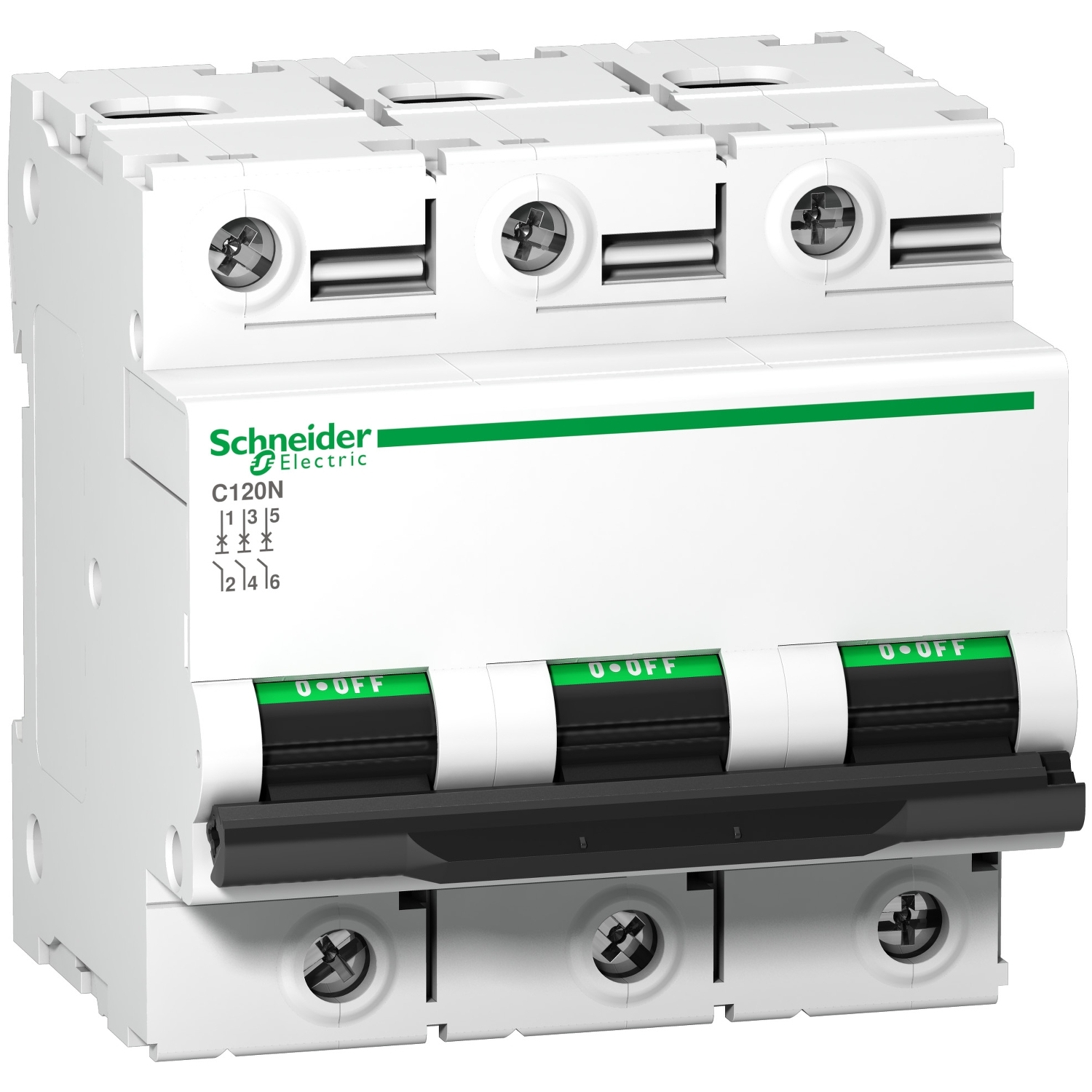

A9N18369 Автоматический выключатель C120N C 125A 3P Schneider Electric

Schneider Electric A9N18369 — автоматический выключатель серии Acti 9 производства Schneider Electric. Артикул A9N18369 поставляется со склада в Ташкенте, гарантия — 1 год.

Этот Acti9 C120N представляет собой низковольтный многостандартный автоматический выключатель.

Назначение и особенности

• Это 3-полюсный автоматический выключатель с 3 защищенными полюсами, номинальным током 125 А и кривой отключения C.
• Данное изделие соответствует требованиям промышленного стандарта IEC/EN 60898-1 и стандарта для жилых помещений IEC/EN 60947-2.
• Наличие зеленой полоски гарантирует физическое размыкание контакта и позволяет безопасно выполнять работы на выходе цепи.
• Он обладает электрической износостойкостью, достигающей 5000 циклов, и механической износостойкостью, достигающей 20000 циклов.
• Его класс токоограничения 3 (по EN/IEC60947-2) уменьшает стоимость затрат на защиту нижестоящей цепи.

Электрические параметры

• Номинальная наибольшая отключающая способность Icn составляет до 10000 А при 230-400 В перем. тока в соответствии со стандартом IEC/EN 60898-1.
• Этот автоматический выключатель объединяет функции защиты цепи от короткого замыкания и тока перегрузки, управления и изоляции.
• Он имеет хорошую устойчивость к перенапряжению. Продукт разработан для обеспечения высокого уровня промышленной эффективности.
• Рабочее напряжение Ue не превышает 375 В пост. тока, от 220 В перем. тока до 240 В перем. тока, от 230 В перем. тока до 400 В перем. тока, от 380 В перем. тока до 415 В перем. тока или 440 В перем. тока.
• Изделие может быть защелкнуто на DIN-рейке. Его ширина составляет 9 шагов по 9 мм. Степень загрязнения — 3. Категория перенапряжения — IV.

Монтаж и корпус

• Цвет продукта — белый (RAL 9003). Размеры (Ш) 81мм x (В) 81мм x (Г) 73мм. Вес составляет 0,615 кг.
• Он имеет степень защиты IP20 (согласно стандарту IEC 60529) на клеммах.
• Температура эксплуатации от -25°C до +70°C. Температура хранения составляет от -40°C до +85°C.

Назначение и применение: Schneider Electric A9N18369

Автоматический выключатель защищает отходящую линию от перегрузки и тока короткого замыкания и служит аппаратом оперативного отключения. Тепловой расцепитель реагирует на длительное превышение номинального тока, электромагнитный — мгновенно отрабатывает короткое замыкание. В отличие от плавкой вставки автомат восстанавливается взводом рычага, поэтому применяется во всех современных распределительных щитах — от квартирного до вводного щита здания.

Как подобрать

Номинальный ток выбирают по сечению защищаемого кабеля, а не по мощности нагрузки: автомат защищает провод. Характеристика срабатывания задаёт кратность пускового тока — C подходит для смешанной бытовой нагрузки, B для чисто резистивной и длинных линий, D для двигателей и трансформаторов. Отключающую способность берут не ниже расчётного тока короткого замыкания в точке установки.

Технические характеристики Schneider Electric A9N18369

• Артикул: A9N18369
• Гарантия: 1 год
• Сечение провода, мм²: 1…50
• Ток отключения Icu: 10 kA
• Ном. ток, A: 125
• Кол. полюсов: 3
• Ном. напряжение, В: 400
• Серия: Acti 9
• Характеристика срабатывания: C
• Способ монтажа: DIN-рейка
• Степень защиты: IP20
• Тип изделия: Автоматический выключатель

Производитель Schneider Electric

Schneider Electric — французская группа, один из крупнейших в мире производителей оборудования для распределения электроэнергии и автоматизации. В каталоге компании — модульная аппаратура Acti9 и Resi9, силовые автоматы, а также электроустановочные линейки Unica и AtlasDesign. Продукция рассчитана на длительный срок службы и широко применяется как в жилом строительстве, так и на промышленных объектах.
