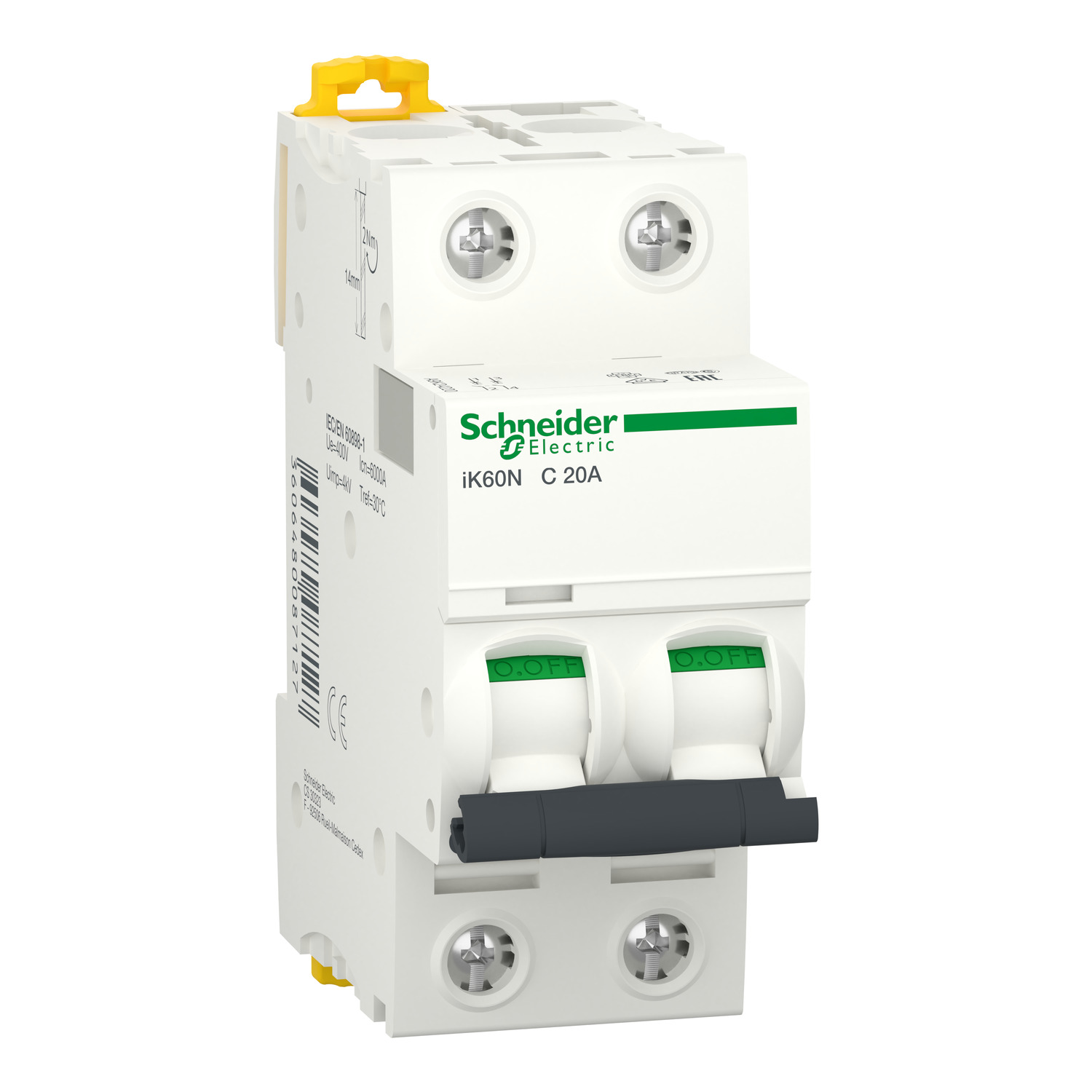

A9K24220 Автоматический выключатель iK60N C 20A 2P Schneider Electric

Schneider Electric A9K24220 — автоматический выключатель серии Acti 9 производства Schneider Electric. Артикул A9K24220 поставляется со склада в Ташкенте, гарантия — 1 год.

A9K24220 — модульный автоматический выключатель Schneider Electric серии Acti 9, модель iK60N. Он защищает линию от двух аварийных режимов — перегрузки по току и короткого замыкания. Аппараты iK60 отвечают требованиям бытового стандарта ГОСТ Р 50345. В этом исполнении выключатель 2-полюсный, защищены оба полюса. Корпус отлит из термостойкого и ударопрочного пластика белого цвета (RAL9003) и по дизайну сочетается с остальными аппаратами и системой распределения Acti 9. Монтируется аппарат на DIN-рейку, причём двойной зажим позволяет снять его с места, не демонтируя уже установленную гребенчатую шину. Клеммы рассчитаны на провод сечением от 1 до 25 мм². Заявленный ресурс — до 10 000 циклов электрической износостойкости и до 20 000 циклов механической.

• Номинальный ток 20 А, характеристика срабатывания C
• Число полюсов — 2, оба полюса защищённые
• Отключающая способность 6 кА (6000 А) при 230 В переменного тока по IEC 60898-1
• Номинальное напряжение 400 В, номинальное напряжение изоляции Ui 440 В, импульсное выдерживаемое напряжение Uimp 4 кВ
• Рабочая частота 50 Гц или 60 Гц
• Сечение подключаемого провода 1…25 мм²
• Монтаж на DIN-рейку, 2 модуля: ширина 36 мм (4 шага по 9 мм), высота 85 мм, глубина 78,5 мм, вес 200 г
• Степень защиты IP20, при установке в модульный щит по EN 60529 — IP40
• Рабочая температура от −25 °C до 60 °C, температура хранения от −40 °C до 85 °C

Schneider Electric, Болгария. Гарантия 1 год. Артикул A9K24220.

Назначение и применение: Schneider Electric A9K24220

Автоматический выключатель защищает отходящую линию от перегрузки и тока короткого замыкания и служит аппаратом оперативного отключения. Тепловой расцепитель реагирует на длительное превышение номинального тока, электромагнитный — мгновенно отрабатывает короткое замыкание. В отличие от плавкой вставки автомат восстанавливается взводом рычага, поэтому применяется во всех современных распределительных щитах — от квартирного до вводного щита здания.

Как подобрать

Номинальный ток выбирают по сечению защищаемого кабеля, а не по мощности нагрузки: автомат защищает провод. Характеристика срабатывания задаёт кратность пускового тока — C подходит для смешанной бытовой нагрузки, B для чисто резистивной и длинных линий, D для двигателей и трансформаторов. Отключающую способность берут не ниже расчётного тока короткого замыкания в точке установки.

Технические характеристики Schneider Electric A9K24220

• Артикул: A9K24220
• Гарантия: 1 год
• Сечение провода, мм²: 1…25
• Кол. полюсов: 2
• Количество модулей: 2
• Ном. ток, A: 20
• Ном. напряжение, В: 400
• Ток отключения Icu: 6 kA
• Серия: Acti 9
• Характеристика срабатывания: C
• Способ монтажа: DIN-рейка
• Степень защиты: IP20
• Тип изделия: Автоматический выключатель

Производитель Schneider Electric

Schneider Electric — французская группа, один из крупнейших в мире производителей оборудования для распределения электроэнергии и автоматизации. В каталоге компании — модульная аппаратура Acti9 и Resi9, силовые автоматы, а также электроустановочные линейки Unica и AtlasDesign. Продукция рассчитана на длительный срок службы и широко применяется как в жилом строительстве, так и на промышленных объектах.
