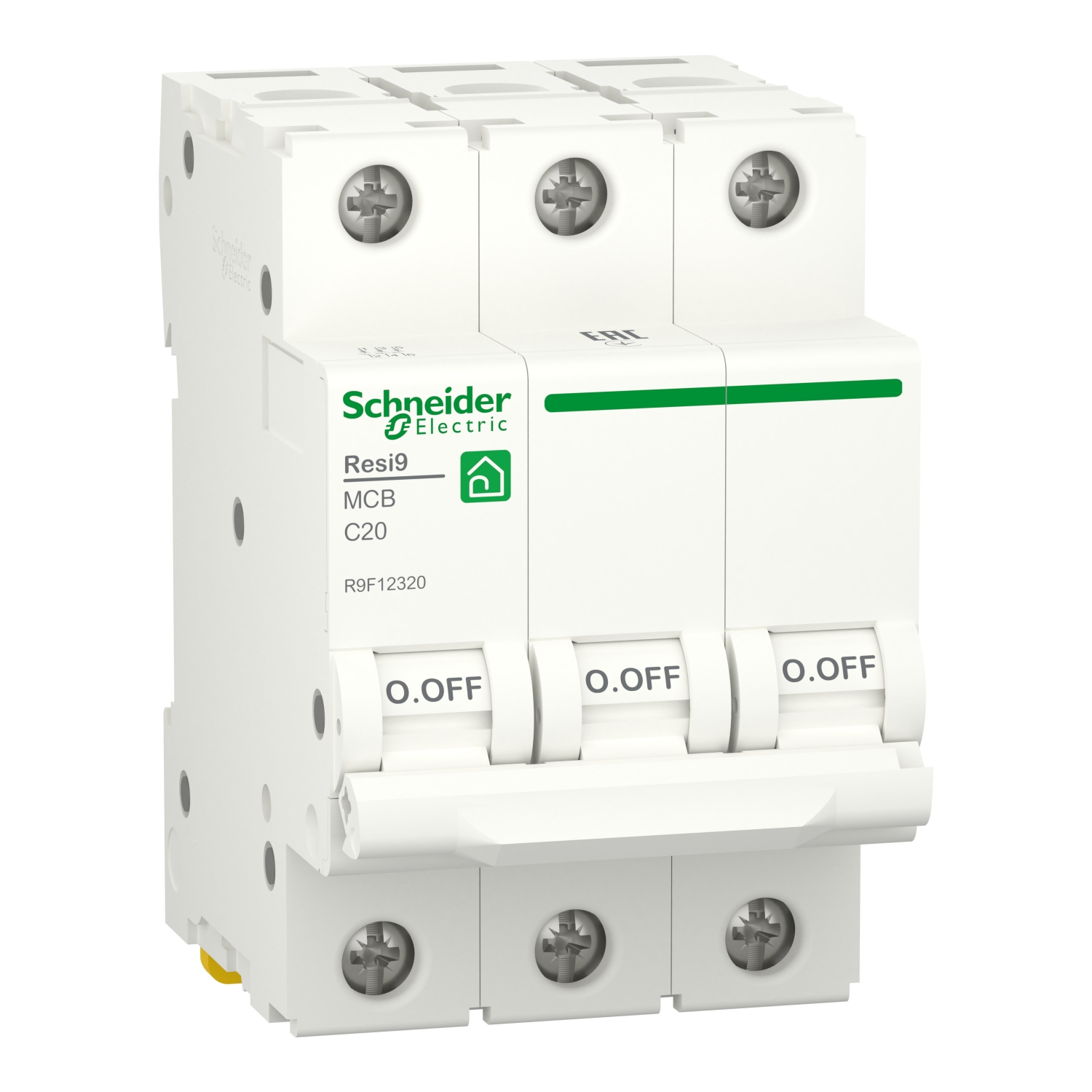

R9F12320 RESI9 АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ (АВ) С 20А 3P 6000A Schneider Electric

Schneider Electric R9F12320 — автоматический выключатель серии Resi9 производства Schneider Electric. Артикул R9F12320 поставляется со склада в Ташкенте, гарантия — 1 год.

Resi9 R9F12320 — модульный автоматический выключатель Schneider Electric для распределительных щитов жилых и многоквартирных зданий. Он коммутирует отходящую линию и защищает её от перегрузки и тока короткого замыкания. Исполнение 3-полюсное, на номинальный ток 20 А и напряжение 400 В переменного тока, — это аппарат для трёхфазной группы, характеристика срабатывания C. Выключатель отвечает стандарту EN/IEC 60898-1, наибольшая отключающая способность Icn — до 6000 А при 400 В: столько тока короткого замыкания аппарат способен отключить. В щите он защёлкивается на DIN-рейку и занимает 3 модуля, ширина корпуса 54 мм. Степень защиты IP20 по IEC 60529 — от прикосновения пальцем к токоведущим частям аппарат защищён, от воды нет, поэтому ставят его в закрытый щит.

• Номинальный ток — 20 А, характеристика срабатывания C
• 3-полюсный, все три полюса защищённые
• Номинальное напряжение — 400 В переменного тока, напряжение изоляции Ui — 440 В
• Наибольшая отключающая способность Icn — до 6000 А (6 кА) по EN/IEC 60898-1
• Рабочая частота — 50 или 60 Гц
• Монтаж на DIN-рейку, 3 модуля, ширина 6 шагов по 9 мм
• Габариты: (Ш) 54 мм × (В) 81 мм × (Г) 72 мм
• Степень защиты IP20 по IEC 60529, в оболочке щита — IP40
• Цвет корпуса белый, RAL9003
• Температура эксплуатации от −25 °C до +60 °C, хранения от −40 °C до +60 °C
• Ресурс: до 10 000 циклов электрической и до 20 000 циклов механической износостойкости

Schneider Electric, Болгария. Гарантия 1 год. Артикул R9F12320.

Назначение и применение: Schneider Electric R9F12320

Автоматический выключатель защищает отходящую линию от перегрузки и тока короткого замыкания и служит аппаратом оперативного отключения. Тепловой расцепитель реагирует на длительное превышение номинального тока, электромагнитный — мгновенно отрабатывает короткое замыкание. В отличие от плавкой вставки автомат восстанавливается взводом рычага, поэтому применяется во всех современных распределительных щитах — от квартирного до вводного щита здания.

Как подобрать

Номинальный ток выбирают по сечению защищаемого кабеля, а не по мощности нагрузки: автомат защищает провод. Характеристика срабатывания задаёт кратность пускового тока — C подходит для смешанной бытовой нагрузки, B для чисто резистивной и длинных линий, D для двигателей и трансформаторов. Отключающую способность берут не ниже расчётного тока короткого замыкания в точке установки.

Технические характеристики Schneider Electric R9F12320

• Артикул: R9F12320
• Гарантия: 1 год
• Ном. ток, A: 20
• Количество модулей: 3
• Кол. полюсов: 3
• Ном. напряжение, В: 400
• Ток отключения Icu: 6 kA
• Характеристика срабатывания: C
• Способ монтажа: DIN-рейка
• Степень защиты: IP20
• Серия: Resi9
• Тип изделия: Автоматический выключатель

Производитель Schneider Electric

Schneider Electric — французская группа, один из крупнейших в мире производителей оборудования для распределения электроэнергии и автоматизации. В каталоге компании — модульная аппаратура Acti9 и Resi9, силовые автоматы, а также электроустановочные линейки Unica и AtlasDesign. Продукция рассчитана на длительный срок службы и широко применяется как в жилом строительстве, так и на промышленных объектах.

Официальный сайт производителя: Schneider Electric.
