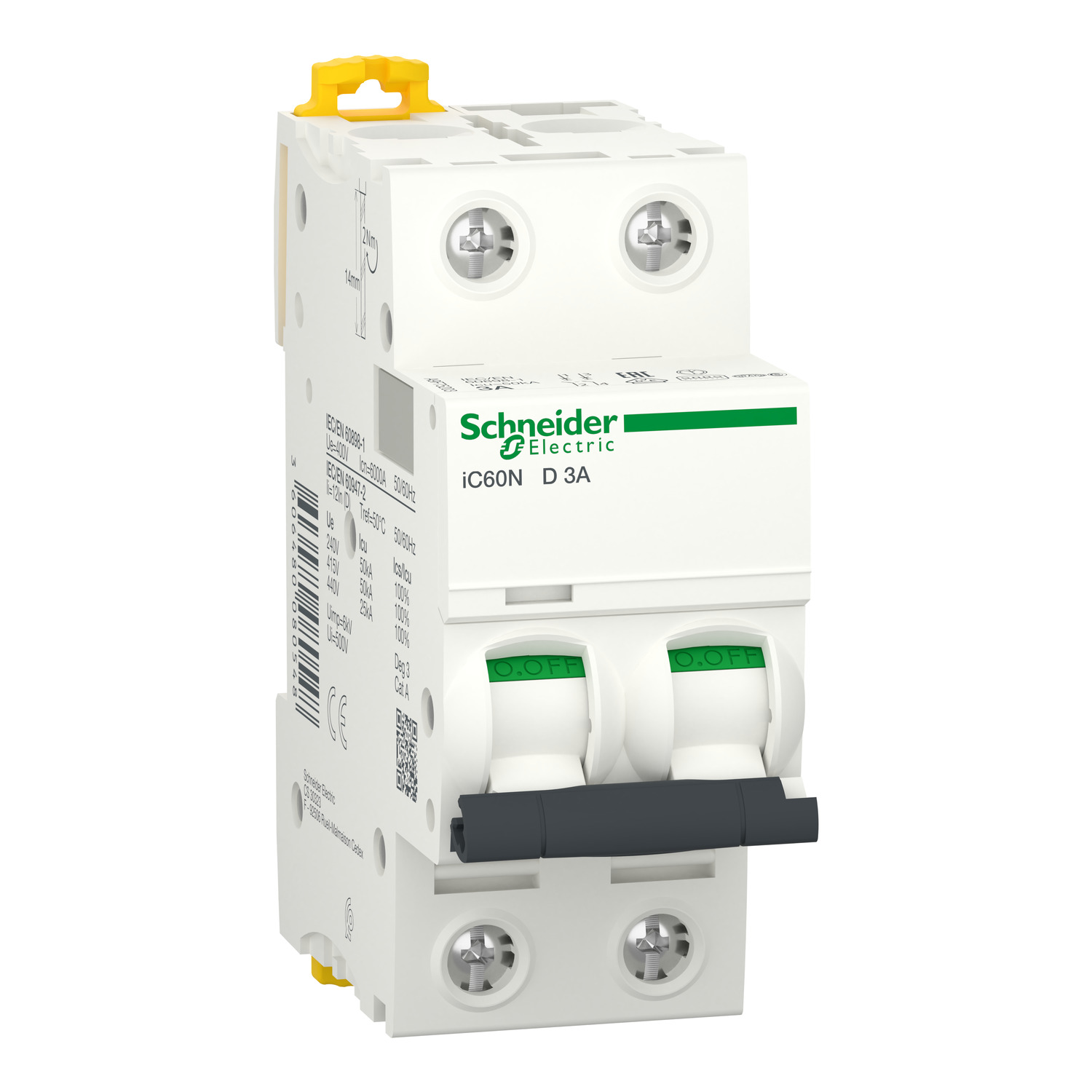

Автоматический выключатель iC60N 2P 3A D

Schneider Electric A9F75203 — автоматический выключатель серии Acti 9 производства Schneider Electric. Артикул A9F75203 поставляется со склада в Ташкенте, гарантия — 1 год.

Acti9 iC60N — это миниатюрный автоматический выключатель низкого напряжения (MCB). Это 2-полюсный автоматический выключатель с 2 защищаемыми полюсами, номинальным током 3 А и кривой отключения D. Номинальная наибольшая отключающая способность составляет до 50 кА при 220 — 240 В перем. тока в соответствии со стандартом EN/IEC 60947-2 и до 6000 А при 400 В перем. тока в соответствии со стандартом EN/IEC 60898-1. Он соответствует как промышленному стандарту EN/IEC 60898-1, так и стандарту для жилых помещений EN/IEC 60947-2. Этот миниатюрный автоматический выключатель защищает цепи от короткого замыкания и перегрузки по току. Уникальный индикатор VisiTrip сокращает время вмешательства, показывая неисправную цепь. Зеленая полоса VisiSafe гарантирует физическое размыкание контактов для обеспечения возможности последующего технического обслуживания. Его быстрый механизм закрытия, не зависящий от ручного управления, увеличивает срок службы. Он имеет электрическую выносливость до 10000 циклов и механическую выносливость до 20000 циклов. Номинальное напряжение изоляции Ui составляет 500 В переменного тока. Его класс ограничения 3 (согласно EN/IEC60898-1) снижает затраты на защиту последующих цепей. Продукт можно закрепить на DIN-рейку. Его ширина составляет 4 шага по 9 мм. Степень загрязнения — 3. Категория перенапряжения — IV. Цвет изделия: белый (RAL9003). Размеры: (Ш) 36 мм x (В) 85 мм x (Г) 78,5 мм. Вес: 0,25 кг. В соответствии со стандартом IEC 60529 степень защиты в корпусе составляет IP20 и IP40. Рабочая температура составляет от -35 °C до 70 °C. Температура хранения составляет от -40 °C до 85 °C.

Назначение и применение: Schneider Electric A9F75203

Автоматический выключатель защищает отходящую линию от перегрузки и тока короткого замыкания и служит аппаратом оперативного отключения. Тепловой расцепитель реагирует на длительное превышение номинального тока, электромагнитный — мгновенно отрабатывает короткое замыкание. В отличие от плавкой вставки автомат восстанавливается взводом рычага, поэтому применяется во всех современных распределительных щитах — от квартирного до вводного щита здания.

Как подобрать

Номинальный ток выбирают по сечению защищаемого кабеля, а не по мощности нагрузки: автомат защищает провод. Характеристика срабатывания задаёт кратность пускового тока — C подходит для смешанной бытовой нагрузки, B для чисто резистивной и длинных линий, D для двигателей и трансформаторов. Отключающую способность берут не ниже расчётного тока короткого замыкания в точке установки.

Технические характеристики Schneider Electric A9F75203

• Артикул: A9F75203
• Рабочая температура: −35…+70 °C
• Гарантия: 1 год
• Кол. полюсов: 2
• Ном. ток, A: 3
• Ширина, мм: 36
• Частота, Гц: 50…60 Гц
• Ток отключения Icu: 6 kA
• Глубина, мм: 78.5
• Высота, мм: 85
• Серия: Acti 9
• Характеристика срабатывания: D
• Способ монтажа: DIN-рейка
• Степень защиты: IP20
• Тип изделия: Автоматический выключатель
• Цвет прибора: Белый
• Область применения: Распределение
• Тип управления: Рычаг управления

Производитель Schneider Electric

Schneider Electric — французская группа, один из крупнейших в мире производителей оборудования для распределения электроэнергии и автоматизации. В каталоге компании — модульная аппаратура Acti9 и Resi9, силовые автоматы, а также электроустановочные линейки Unica и AtlasDesign. Продукция рассчитана на длительный срок службы и широко применяется как в жилом строительстве, так и на промышленных объектах.

Официальный сайт производителя: Schneider Electric.
