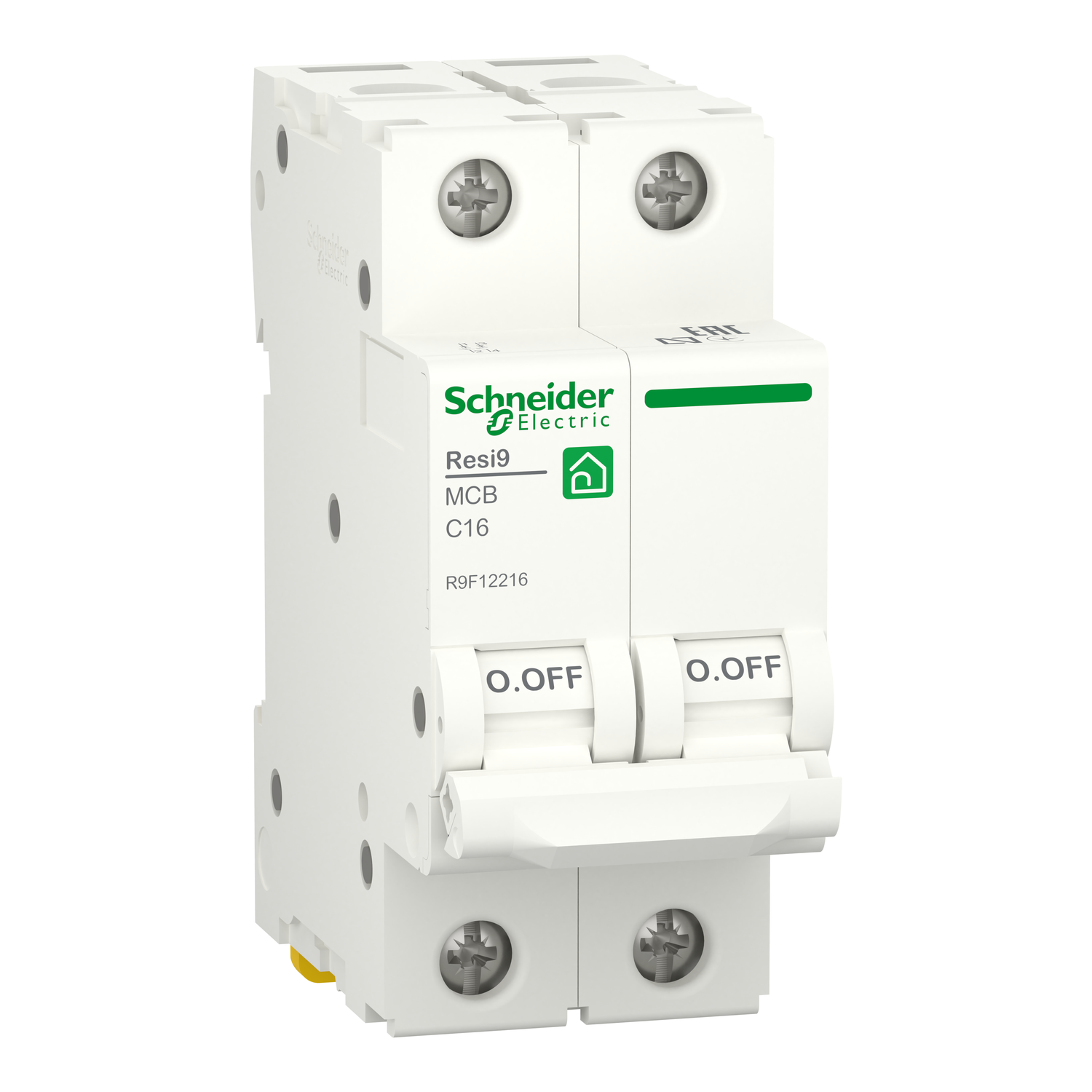

R9F12216 RESI9 АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ (АВ) С 16А 2P 6000A Schneider Electric

Schneider Electric R9F12216 — автоматический выключатель серии Resi9 производства Schneider Electric. Артикул R9F12216 поставляется со склада в Ташкенте, гарантия — 1 год.

Resi9 R9F12216 — модульный автоматический выключатель Schneider Electric для щитов жилых и многоквартирных зданий. Он и коммутирует линию, и защищает её: размыкает цепь при перегрузке и коротком замыкании, оберегая проводку и подключённых потребителей. Аппарат 2-полюсный, защищены оба полюса — расцепитель стоит в каждом, и линия разрывается сразу по двум жилам. Изделие выполнено по стандарту EN/IEC 60898-1, по нему же нормирована и отключающая способность Icn — до 6000 А при 400 В.

Монтаж модульный: аппарат защёлкивается на DIN-рейку и занимает в щите 2 модуля, цвет корпуса белый, RAL9003. Собственная степень защиты IP20, в оболочке — IP40 по IEC 60529; от воды такое исполнение не защищено, поэтому его место только внутри закрытого щита. Заявленный ресурс — до 10 000 циклов электрической износостойкости и до 20 000 циклов механической.

• Номинальный ток 16 А, характеристика срабатывания C
• Число полюсов — 2, оба защищённые; ширина 2 модуля
• Номинальное напряжение 400 В переменного тока, частота 50 или 60 Гц
• Номинальное напряжение изоляции Ui 440 В
• Отключающая способность Icn — до 6000 А (6 кА) по EN/IEC 60898-1
• Степень защиты IP20, в оболочке — IP40 (IEC 60529)
• Рабочая температура от −25 °C до 60 °C, хранение от −40 °C до 60 °C
• Габариты: ширина 36 мм, высота 81 мм, глубина 72 мм (в заводском счёте ширина — 4 шага по 9 мм)
• Цвет белый RAL9003, монтаж на DIN-рейку

Schneider Electric, Болгария. Гарантия 1 год. Артикул R9F12216.

Назначение и применение: Schneider Electric R9F12216

Автоматический выключатель защищает отходящую линию от перегрузки и тока короткого замыкания и служит аппаратом оперативного отключения. Тепловой расцепитель реагирует на длительное превышение номинального тока, электромагнитный — мгновенно отрабатывает короткое замыкание. В отличие от плавкой вставки автомат восстанавливается взводом рычага, поэтому применяется во всех современных распределительных щитах — от квартирного до вводного щита здания.

Как подобрать

Номинальный ток выбирают по сечению защищаемого кабеля, а не по мощности нагрузки: автомат защищает провод. Характеристика срабатывания задаёт кратность пускового тока — C подходит для смешанной бытовой нагрузки, B для чисто резистивной и длинных линий, D для двигателей и трансформаторов. Отключающую способность берут не ниже расчётного тока короткого замыкания в точке установки.

Технические характеристики Schneider Electric R9F12216

• Артикул: R9F12216
• Гарантия: 1 год
• Ном. ток, A: 16
• Кол. полюсов: 2
• Количество модулей: 2
• Ном. напряжение, В: 400
• Ток отключения Icu: 6 kA
• Характеристика срабатывания: C
• Способ монтажа: DIN-рейка
• Степень защиты: IP20
• Серия: Resi9
• Тип изделия: Автоматический выключатель

Производитель Schneider Electric

Schneider Electric — французская группа, один из крупнейших в мире производителей оборудования для распределения электроэнергии и автоматизации. В каталоге компании — модульная аппаратура Acti9 и Resi9, силовые автоматы, а также электроустановочные линейки Unica и AtlasDesign. Продукция рассчитана на длительный срок службы и широко применяется как в жилом строительстве, так и на промышленных объектах.
