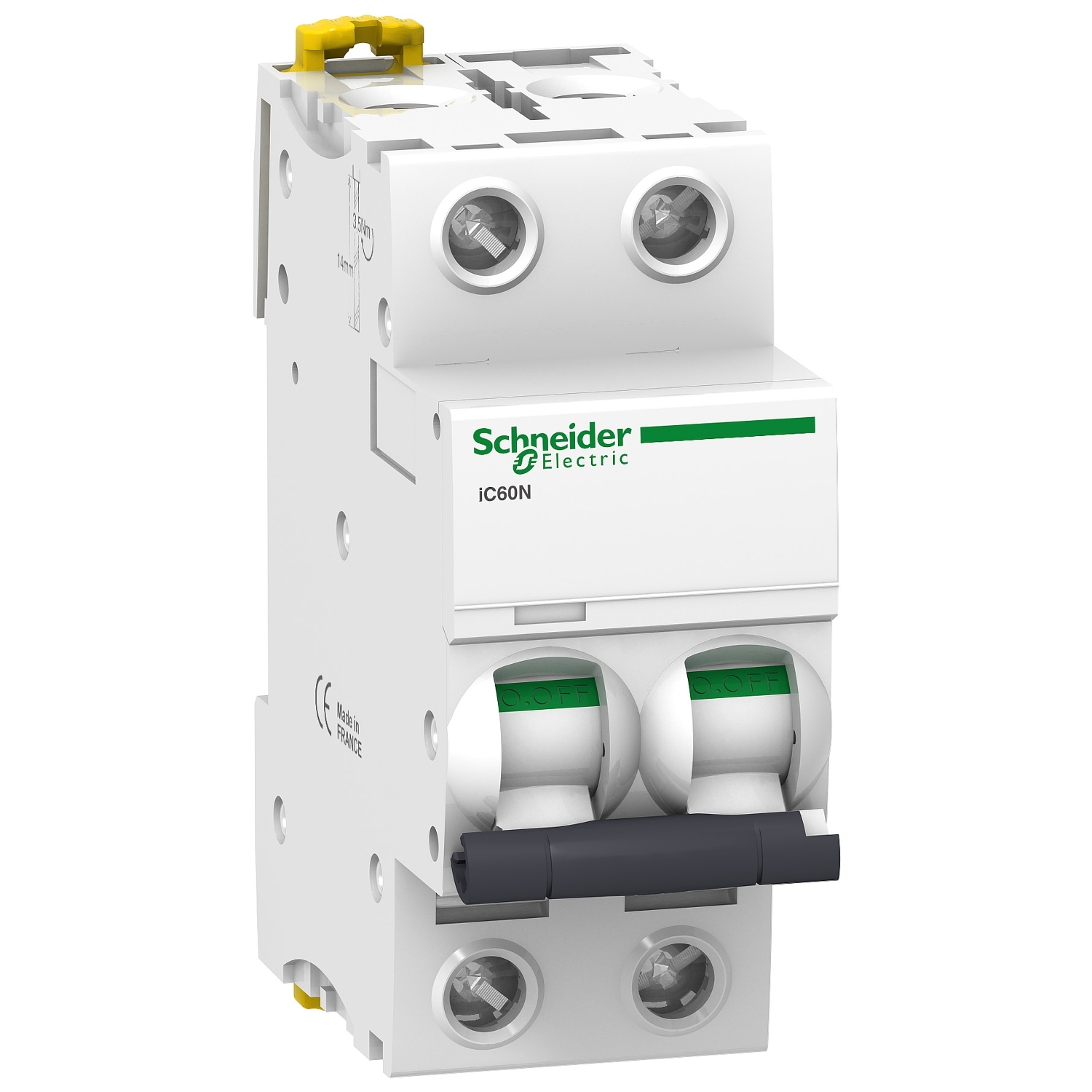

Автоматический выключатель iC60N 2P 2A D

Schneider Electric A9F75202 — автоматический выключатель серии Acti 9 производства Schneider Electric. Артикул A9F75202 поставляется со склада в Ташкенте, гарантия — 1 год.

Acti 9 iC60N — модульный автоматический выключатель Schneider Electric для распределительных щитов: он защищает отходящую линию от перегрузки и токов короткого замыкания, а в промышленной установке позволяет секционировать сеть — снимать напряжение с отдельного участка. Это исполнение 2-полюсный, оба полюса защищаемые, номинальный ток 2 А, характеристика срабатывания D; требования бытового стандарта EN/IEC 60898-1 и промышленного EN/IEC 60947-2 аппарат выполняет одновременно.

Состояние аппарата видно, не разбирая щит: индикатор Visi Trip указывает на неисправную цепь, поэтому сработавший выключатель находится сразу, а зелёная полоса Visi Safe над рычагом управления подтверждает физическое размыкание контактов перед работами. На рейке корпус занимает 4 шага по 9 мм и ставится защёлкой, съёмная гребенчатая шина установлена.

• Номинальный ток: 2 А, характеристика срабатывания D
• Число полюсов: 2, 2-полюсный, оба полюса защищаемые
• Отключающая способность: до 50 кА при 220–240 В (EN/IEC 60947-2), до 6000 А при 400 В (EN/IEC 60898-1)
• Напряжение изоляции Ui: 500 В, частота 50…60 Гц
• Степень защиты: IP20, в оболочке IP40 (IEC 60529), от воды не защищает
• Температура: работа от −35 °C до +70 °C, хранение от −40 °C до +85 °C
• Монтаж: DIN-рейка, рычаг управления, механический ресурс до 20000 циклов
• Размеры: ширина 36 мм, высота 85 мм, глубина 78,5 мм, масса 0,25 кг
• Цвет и применение: белый RAL9003, распределение

Schneider Electric, серия Acti 9, Венгрия. Гарантия 1 год. Артикул A9F75202.

Назначение и применение: Schneider Electric A9F75202

Автоматический выключатель защищает отходящую линию от перегрузки и тока короткого замыкания и служит аппаратом оперативного отключения. Тепловой расцепитель реагирует на длительное превышение номинального тока, электромагнитный — мгновенно отрабатывает короткое замыкание. В отличие от плавкой вставки автомат восстанавливается взводом рычага, поэтому применяется во всех современных распределительных щитах — от квартирного до вводного щита здания.

Как подобрать

Номинальный ток выбирают по сечению защищаемого кабеля, а не по мощности нагрузки: автомат защищает провод. Характеристика срабатывания задаёт кратность пускового тока — C подходит для смешанной бытовой нагрузки, B для чисто резистивной и длинных линий, D для двигателей и трансформаторов. Отключающую способность берут не ниже расчётного тока короткого замыкания в точке установки.

Технические характеристики Schneider Electric A9F75202

• Артикул: A9F75202
• Рабочая температура: −35…+70 °C
• Гарантия: 1 год
• Ном. ток, A: 2
• Кол. полюсов: 2
• Ширина, мм: 36
• Частота, Гц: 50…60 Гц
• Ток отключения Icu: 6 kA
• Глубина, мм: 78.5
• Высота, мм: 85
• Серия: Acti 9
• Характеристика срабатывания: D
• Способ монтажа: DIN-рейка
• Степень защиты: IP20
• Тип изделия: Автоматический выключатель
• Цвет прибора: Белый
• Область применения: Распределение
• Тип управления: Рычаг управления

Производитель Schneider Electric

Schneider Electric — французская группа, один из крупнейших в мире производителей оборудования для распределения электроэнергии и автоматизации. В каталоге компании — модульная аппаратура Acti9 и Resi9, силовые автоматы, а также электроустановочные линейки Unica и AtlasDesign. Продукция рассчитана на длительный срок службы и широко применяется как в жилом строительстве, так и на промышленных объектах.

Официальный сайт производителя: Schneider Electric.
