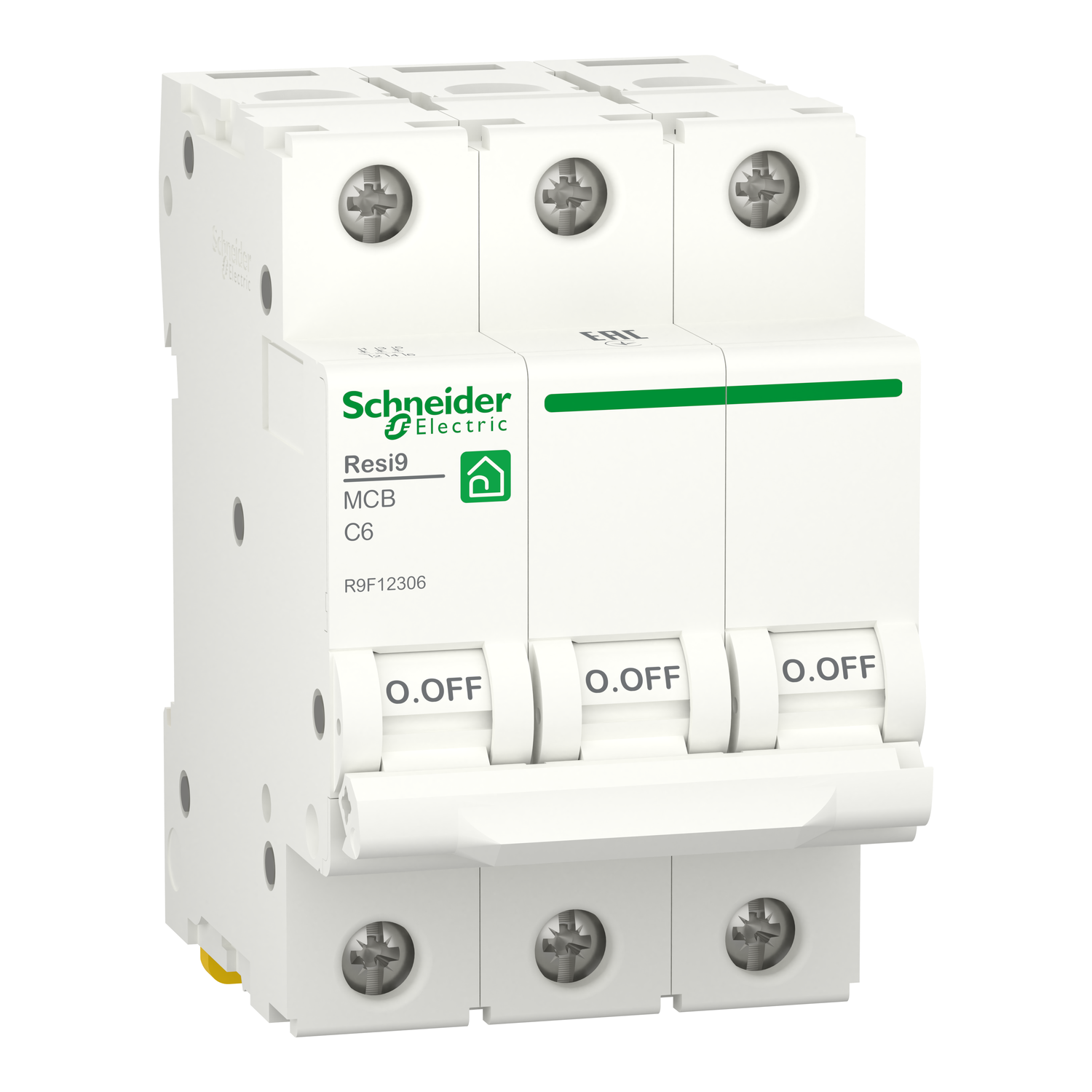

R9F12306 RESI9 АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ (АВ) С 6А 3P 6000A Schneider Electric

Schneider Electric R9F12306 — автоматический выключатель серии Resi9 производства Schneider Electric. Артикул R9F12306 поставляется со склада в Ташкенте, гарантия — 1 год.

Resi9 R9F12306 — модульный автоматический выключатель Schneider Electric для щитов индивидуальных и многоквартирных жилых домов: он коммутирует линию и отключает её при перегрузке и коротком замыкании. Это 3-полюсный аппарат с тремя защищёнными полюсами, номинальным током 6 А и характеристикой срабатывания C. Изделие выполнено по стандарту EN/IEC 60898-1, по нему же нормирована и отключающая способность Icn — до 6000 А (6 кА) при 400 В переменного тока. Рабочее напряжение Ue составляет 400 В, номинальное напряжение изоляции Ui — 440 В, рабочая частота 50 Гц или 60 Гц. Собственная степень защиты по IEC 60529 — IP20, от воды она не защищает, в щитовом корпусе доходит до IP40. На DIN-рейке выключатель занимает 3 модуля, то есть 6 установочных шагов по 9 мм; габариты корпуса — 54 × 81 × 72 мм. Корпус белый, RAL9003.

• Номинальный ток — 6 А, характеристика срабатывания C
• Число полюсов — 3, все три защищённые
• Номинальное напряжение — 400 В переменного тока, частота 50 Гц или 60 Гц; напряжение изоляции 440 В
• Отключающая способность Icn — до 6000 А (6 кА) при 400 В по EN/IEC 60898-1
• Степень защиты по IEC 60529 — IP20, в щитовом корпусе IP40
• Монтаж — на DIN-рейку, ширина 3 модуля (6 шагов по 9 мм)
• Габариты — 54 мм (Ш) × 81 мм (В) × 72 мм (Г), цвет белый RAL9003
• Рабочая температура — от −25 °C до 60 °C, хранение — от −40 °C до 60 °C
• Ресурс — до 10 000 циклов электрической и до 20 000 циклов механической износостойкости

Schneider Electric, Болгария. Гарантия 1 год. Артикул R9F12306.

Назначение и применение: Schneider Electric R9F12306

Автоматический выключатель защищает отходящую линию от перегрузки и тока короткого замыкания и служит аппаратом оперативного отключения. Тепловой расцепитель реагирует на длительное превышение номинального тока, электромагнитный — мгновенно отрабатывает короткое замыкание. В отличие от плавкой вставки автомат восстанавливается взводом рычага, поэтому применяется во всех современных распределительных щитах — от квартирного до вводного щита здания.

Как подобрать

Номинальный ток выбирают по сечению защищаемого кабеля, а не по мощности нагрузки: автомат защищает провод. Характеристика срабатывания задаёт кратность пускового тока — C подходит для смешанной бытовой нагрузки, B для чисто резистивной и длинных линий, D для двигателей и трансформаторов. Отключающую способность берут не ниже расчётного тока короткого замыкания в точке установки.

Технические характеристики Schneider Electric R9F12306

• Артикул: R9F12306
• Гарантия: 1 год
• Количество модулей: 3
• Кол. полюсов: 3
• Ном. напряжение, В: 400
• Ном. ток, A: 6
• Ток отключения Icu: 6 kA
• Характеристика срабатывания: C
• Способ монтажа: DIN-рейка
• Степень защиты: IP20
• Серия: Resi9
• Тип изделия: Автоматический выключатель

Производитель Schneider Electric

Schneider Electric — французская группа, один из крупнейших в мире производителей оборудования для распределения электроэнергии и автоматизации. В каталоге компании — модульная аппаратура Acti9 и Resi9, силовые автоматы, а также электроустановочные линейки Unica и AtlasDesign. Продукция рассчитана на длительный срок службы и широко применяется как в жилом строительстве, так и на промышленных объектах.

Официальный сайт производителя: Schneider Electric.
