Реле Harmony RXM, 2 перекидных контакта, 220 В постоянного тока

Schneider Electric RXM2AB1MD — реле серии Harmony производства Schneider Electric. Артикул RXM2AB1MD поставляется со склада в Ташкенте, гарантия — 1 год.

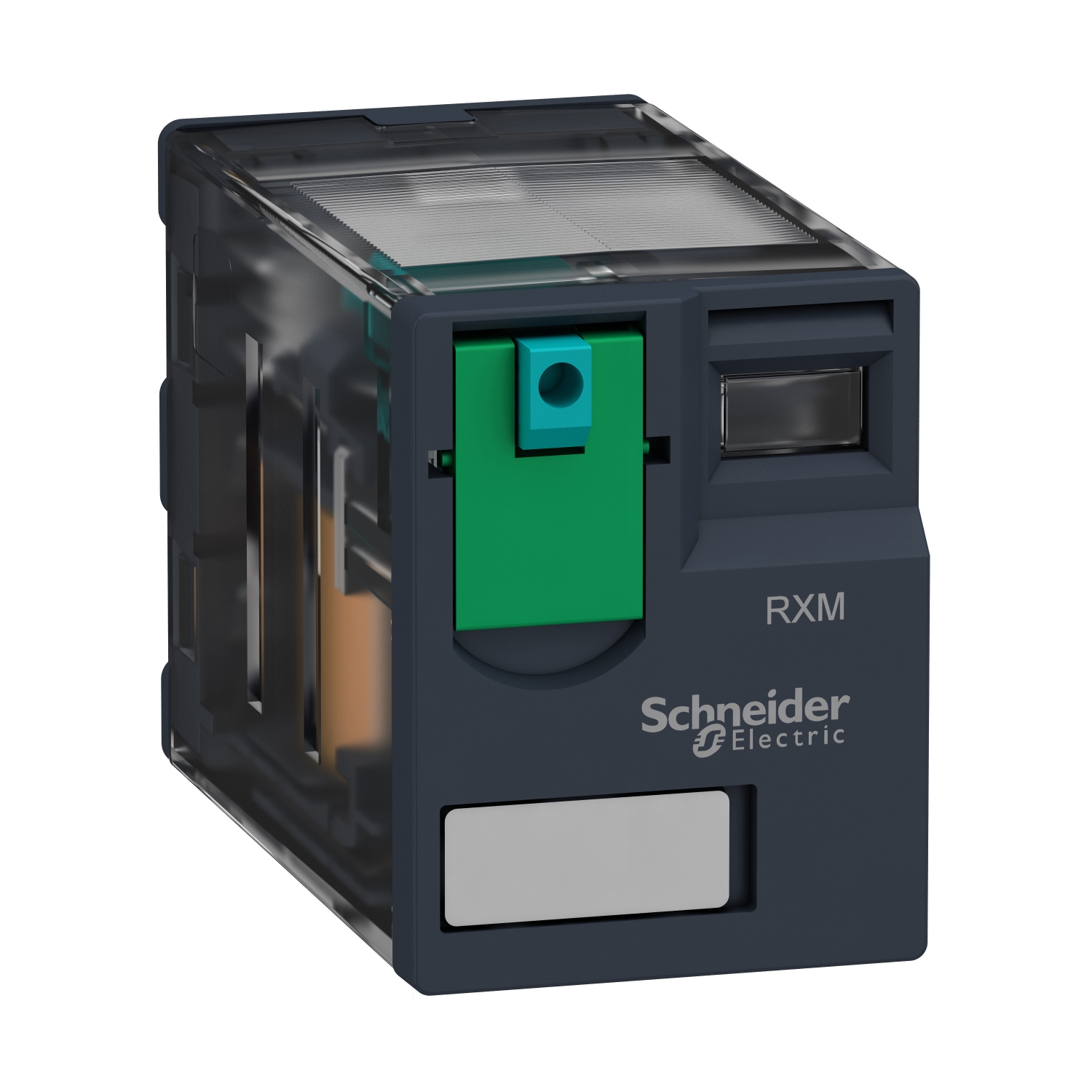

Миниатюрное втычное реле Schneider Electric серии Harmony RXM. Страна происхождения — Китай.

Технические данные

• Артикул: RXM2AB1MD
• Тип изделия: Реле
• Серия: Harmony
• Напряжение катушки, В: 220
• Напряжение изоляции Ui, В: 250
• Степень защиты: IP40
• Тип управления: Блокируемая тестовая кнопка
• Рабочая температура: −40…+40 °C
• Модель: Электромеханическое реле Harmony
• Тип реле: Втычное миниатюрное
• Конфигурация контактов: 2 перекидных (CO)
• Ток нагрузки: 6 А
• Светодиодный индикатор: Нет
• Сопротивление катушки: 48 400 Ом
• Потребление катушки: 1 Вт
• Время срабатывания: 20 мс
• Механический ресурс: 10 000 000 циклов
• Электрический ресурс: 200 000 циклов
• Материал контактов: AgNi
• Стандарт: МЭК 61810-1
• Страна происхождения: Китай
• Масса: 0,037 кг
• Гарантия: 1 год

Дополнительно

Реле ставится в колодку и служит промежуточным звеном между цепями управления и нагрузкой в шкафах автоматики. Два перекидных контакта из сплава AgNi, ток нагрузки 6 А при 250 В переменного и при 28 В постоянного тока, минимальная коммутируемая мощность 170 мВт при 10 мА и 17 В. Катушка на 220 В постоянного тока с рабочим диапазоном 176…242 В, сопротивление 48 400 Ом, потребление 1 Вт, время срабатывания и отпускания по 20 мс. Механический ресурс 10 000 000 циклов, электрический — 200 000 циклов. Есть блокируемая тестовая кнопка и механический указатель положения контактов; светодиодного индикатора у этого исполнения нет. Выводы плоские, степень защиты IP40, рабочая температура от −40 до 40 °C, масса 0,037 кг. Изделие соответствует МЭК 61810-1.

Назначение и применение: Schneider Electric RXM2AB1MD

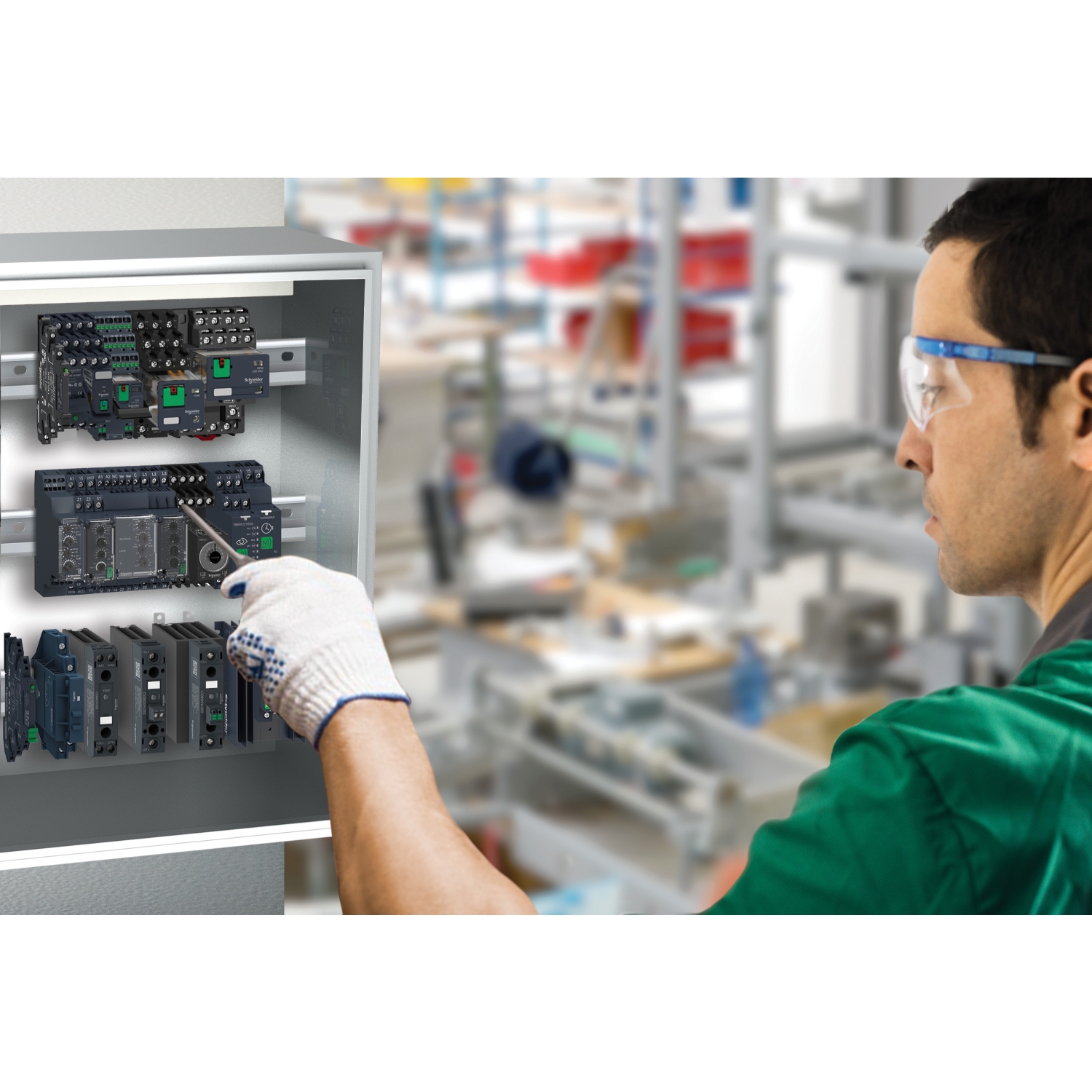

Реле передаёт управляющий сигнал в силовую цепь и гальванически развязывает слаботочную часть схемы и нагрузку. На нём строят логику автоматизации: блокировки, выдержки времени, переключение режимов и сопряжение контроллера с исполнительными устройствами, работающими на другом напряжении.

Как подобрать

Согласуют напряжение катушки с цепью управления, а ток и напряжение контактов — с нагрузкой. Важно число и тип групп: перекидные контакты дают больше свободы в схеме. Для индуктивной нагрузки ресурс контактов заметно ниже паспортного, и его берут с запасом.

Технические характеристики Schneider Electric RXM2AB1MD

• Артикул: RXM2AB1MD
• Рабочая температура: −40…+40 °C
• Гарантия: 1 год
• Напряжение катушки, В: 220
• Напряжение изоляции Ui, В: 250
• Серия: Harmony
• Степень защиты: IP40
• Тип управления: Блокируемая тестовая кнопка
• Тип изделия: Реле

Производитель Schneider Electric

Schneider Electric — французская группа, один из крупнейших в мире производителей оборудования для распределения электроэнергии и автоматизации. В каталоге компании — модульная аппаратура Acti9 и Resi9, силовые автоматы, а также электроустановочные линейки Unica и AtlasDesign. Продукция рассчитана на длительный срок службы и широко применяется как в жилом строительстве, так и на промышленных объектах.

Официальный сайт производителя: Schneider Electric.
