Расцепитель независимый DEKraft НД-101 MX+OF AC 100-415В, DC 24, 48, 110-130В для ВА / ДИФ -101, -102, -103

DEKraft 18102DEK — автоматический выключатель серии ВА-101 4.5кА производства DEKraft, страна происхождения — Китай. Артикул 18102DEK поставляется со склада в Ташкенте, гарантия — 1 год.

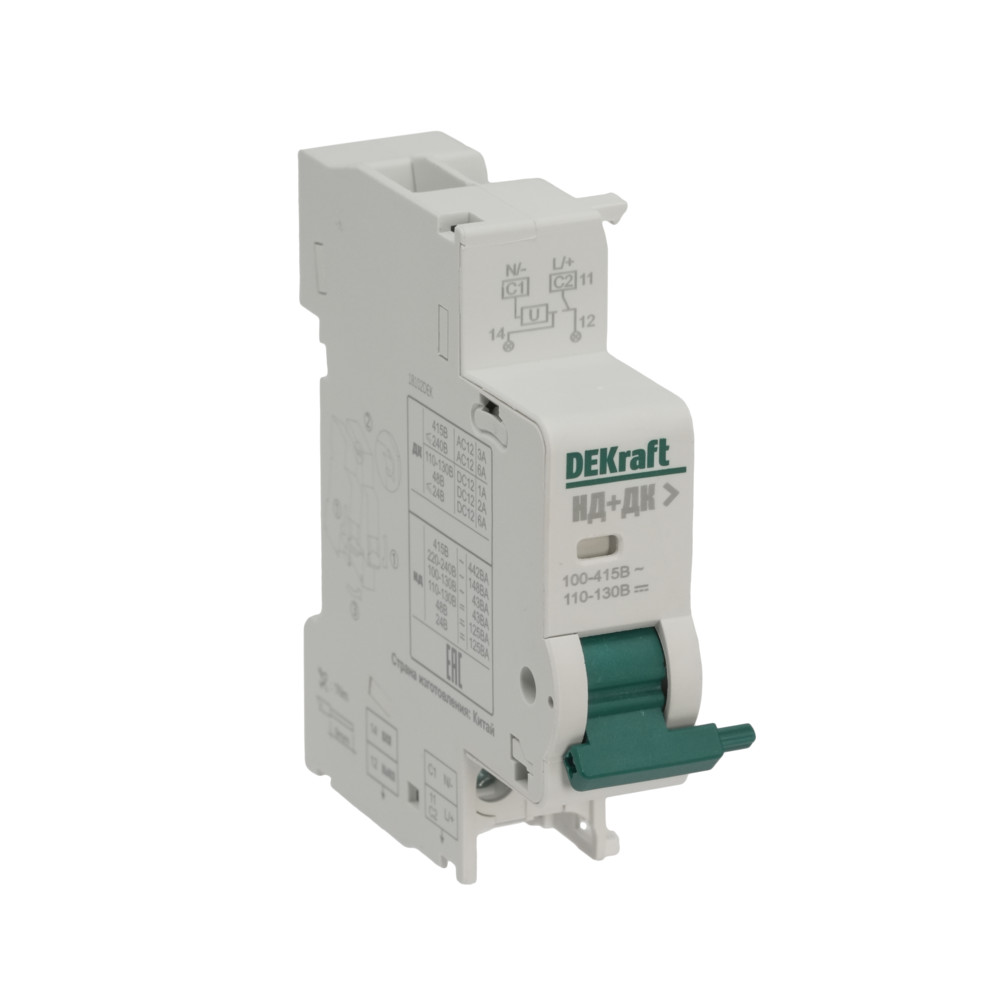

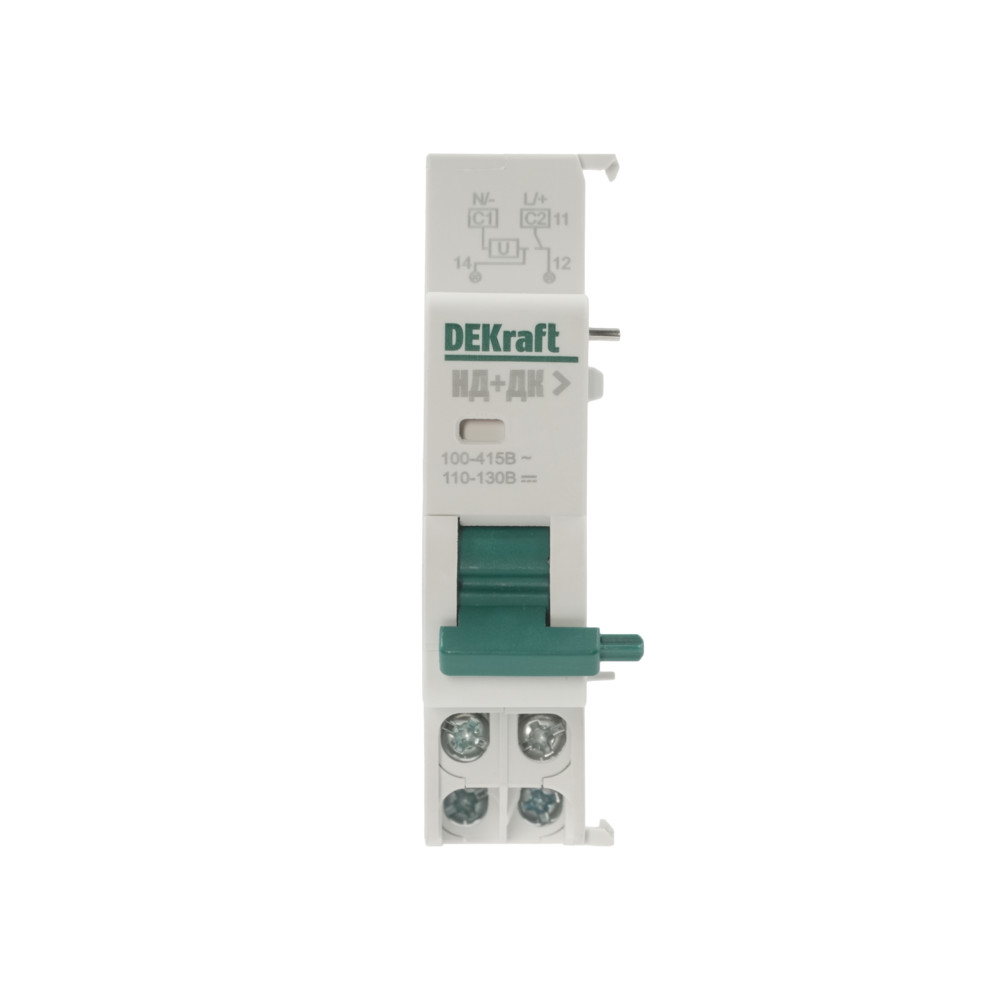

Независимый расцепитель НД-101 — аксессуар DEKraft, который отключает модульный автомат по команде издалека: при подаче управляющего напряжения он размыкает аппарат, к которому пристёгнут, поэтому снять напряжение с линии можно не подходя к щиту. Расцепитель присоединяется к аппарату слева и рассчитан на автоматические выключатели ВА-101 и ВА-103 NEW и на дифференциальные аппараты ДИФ-101, ДИФ-101S, ДИФ-102 и ДИФ-103 серий 4,5 кА. Цепь управления может быть как переменного тока — 100–415 В с номиналом 220 В, — так и постоянного: 24, 48 и 110–130 В, поэтому подключить расцепитель можно и к цепи управления на постоянном токе. Порог срабатывания задан диапазоном 70–110 % от номинала управляющего напряжения, так что команда на отключение проходит и тогда, когда цепь управления просела до 70 %. В щите расцепитель занимает одно модульное место шириной 18 мм. В документации к изделию — руководство по эксплуатации аксессуаров для автоматических выключателей ВА-105.

• Тип: независимый (шунтовой) расцепитель, устанавливается на модульный автоматический выключатель
• Совместимость: ВА-101, ВА-103 NEW, ДИФ-101, ДИФ-101S, ДИФ-102, ДИФ-103 серий 4,5 кА

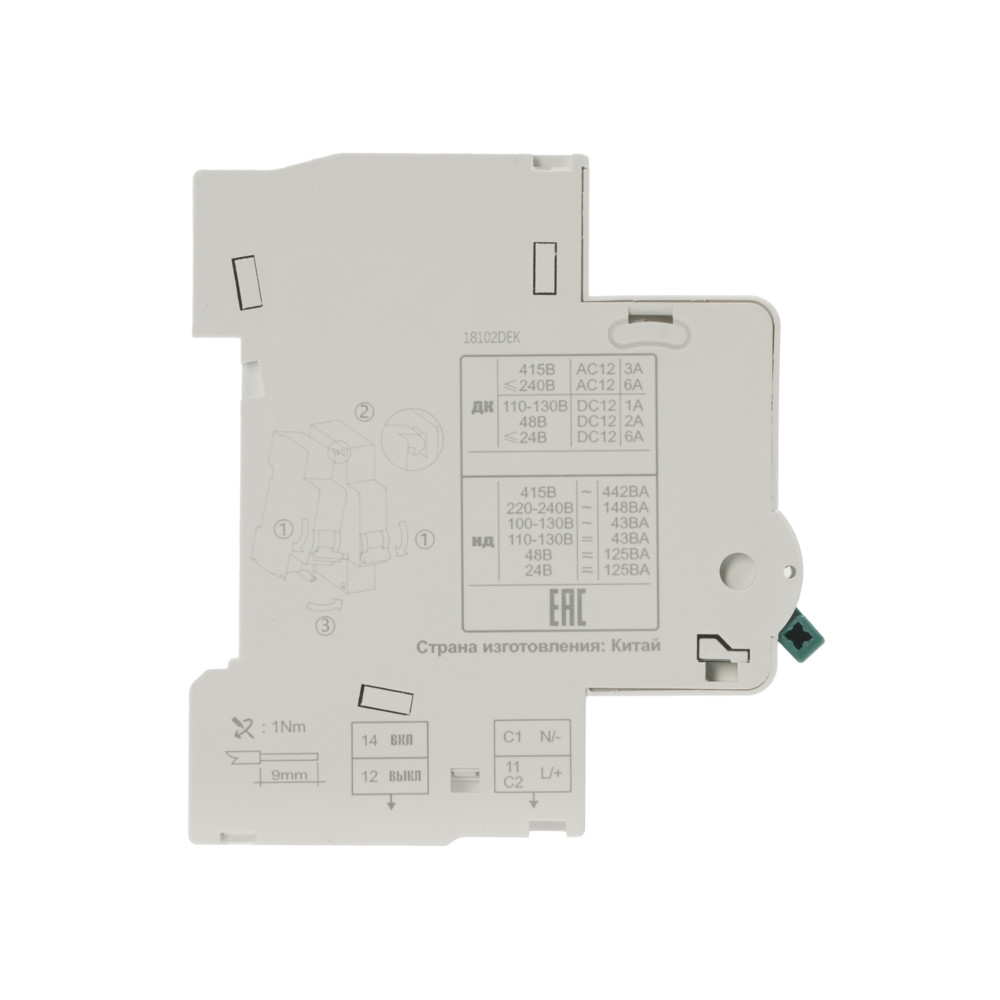

• Напряжение управления: переменное 100–415 В (номинал 220 В), постоянное 24, 48, 110–130 В; срабатывание в диапазоне 70–110 % номинала
• Номинальное напряжение — 230 В
• Номинальный коммутируемый ток — 0.02 А
• Контакты: 1 нормально замкнутый и 1 нормально разомкнутый, сигнальных контактов нет

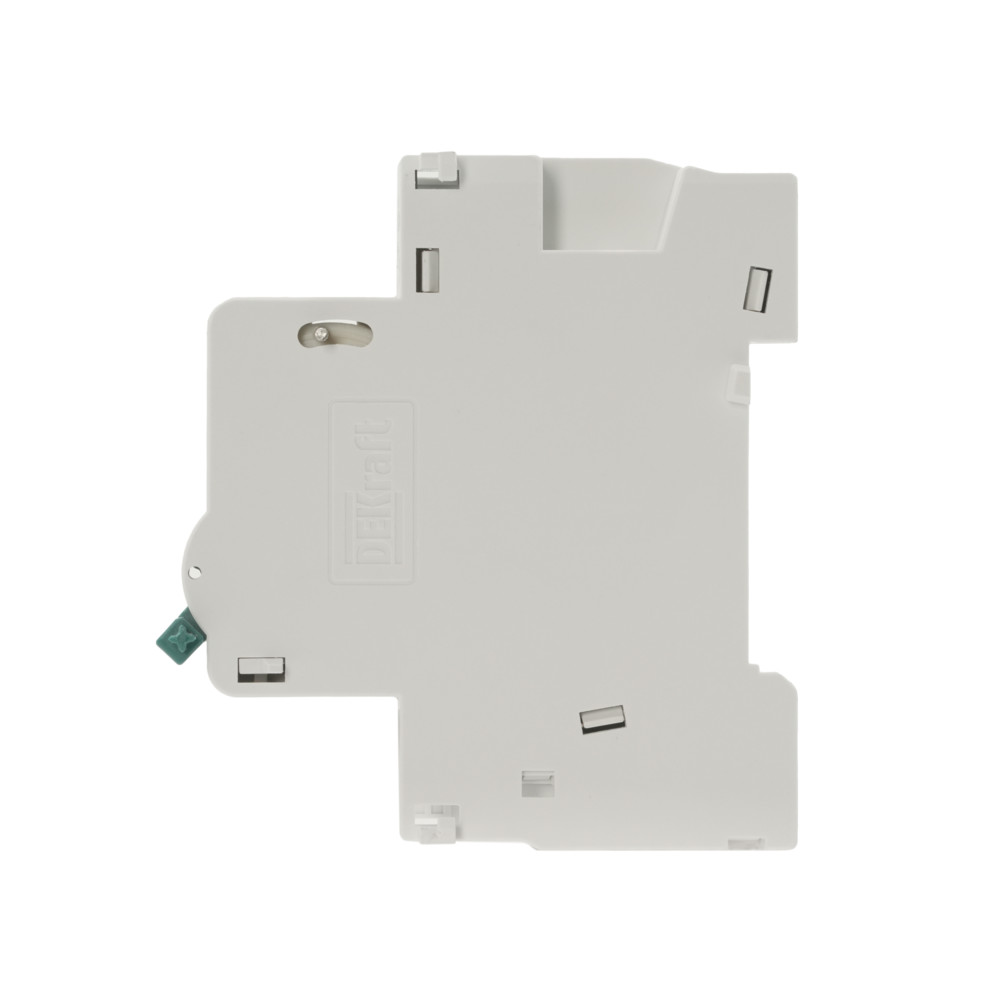

• Ширина 1 модуль (18 мм), присоединение к аппарату слева

На изделие оформлены декларации Д-CN.РА07.В.96306_22 и Д-FR.РА01.В.18981_20, а также сертификаты С-FR.АЯ12.В.01902, С-CN.ПБ49.В.00293, С-CN.АБ53.В.06287_22 и С-FR.НВ26.В.01577_21.

DEKraft, Китай. Гарантия 1 год. Артикул 18102DEK.

Назначение и применение: DEKraft 18102DEK

Автоматический выключатель защищает отходящую линию от перегрузки и тока короткого замыкания и служит аппаратом оперативного отключения. Тепловой расцепитель реагирует на длительное превышение номинального тока, электромагнитный — мгновенно отрабатывает короткое замыкание. В отличие от плавкой вставки автомат восстанавливается взводом рычага, поэтому применяется во всех современных распределительных щитах — от квартирного до вводного щита здания.

Как подобрать

Номинальный ток выбирают по сечению защищаемого кабеля, а не по мощности нагрузки: автомат защищает провод. Характеристика срабатывания задаёт кратность пускового тока — C подходит для смешанной бытовой нагрузки, B для чисто резистивной и длинных линий, D для двигателей и трансформаторов. Отключающую способность берут не ниже расчётного тока короткого замыкания в точке установки.

Технические характеристики DEKraft 18102DEK

• Артикул: 18102DEK
• Количество модулей: 1
• Гарантия: 1 год
• Ном. напряжение, В: 230
• Тип изделия: Автоматический выключатель
• Серия: ВА-101 4.5кА
• Страна производитель: Китай

Производитель DEKraft

DEKraft — марка модульного и силового оборудования, ориентированная на массовое жилищное и коммерческое строительство. Ассортимент закрывает типовые задачи щитосборки — автоматы, УЗО, дифференциальные автоматы, контакторы и корпуса — при разумном уровне затрат.

Официальный сайт производителя: DEKraft.
