KNX реле 16 канальное

Makel MSA1616-CM — реле производства Makel, страна происхождения — Турция. Артикул MSA1616-CM поставляется со склада в Ташкенте, гарантия — 1 год.

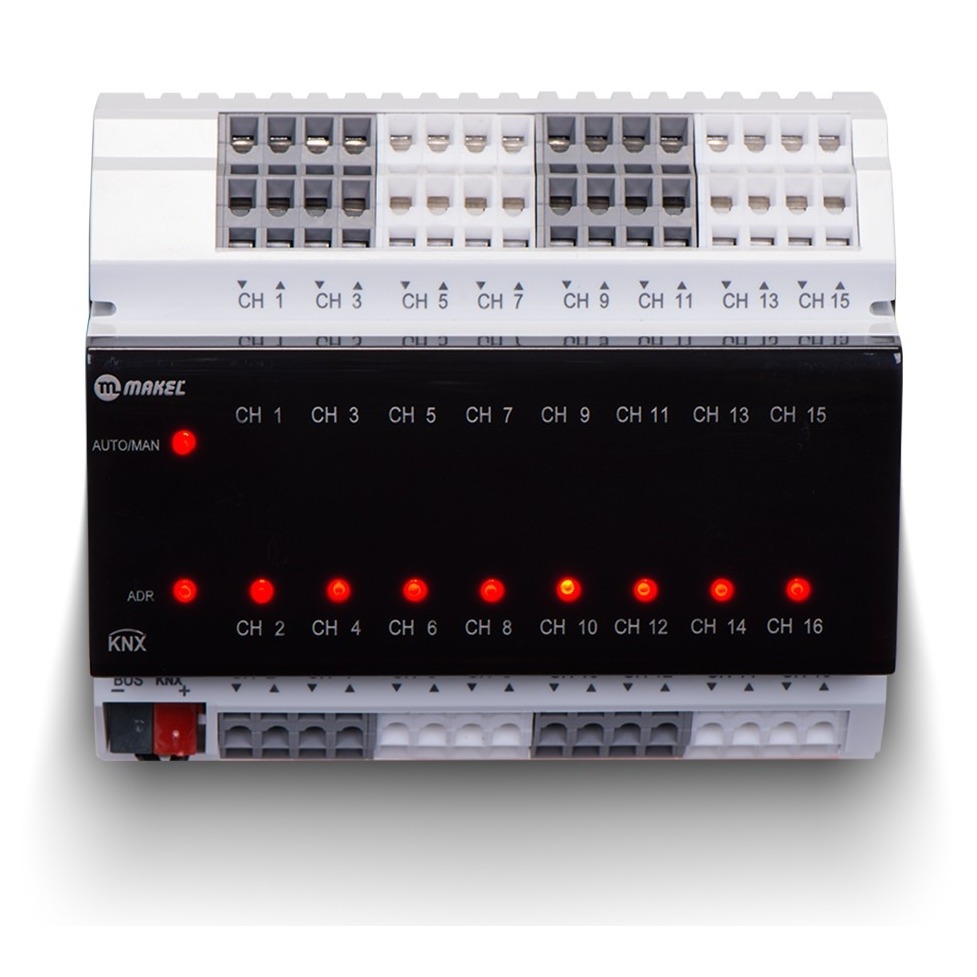

Makel MSA1616-CM — выключающий актуатор (реле) для шины KNX на 16 каналов. Каждый канал — беспотенциальный контакт на 16 А 230 В~, который включает и выключает нагрузку по команде с шины. Устройство управляет освещением, роллетами, маркизами и жалюзи, а также любой другой нагрузкой, коммутируемой сухим контактом.

Питание актуатор получает от шины KNX, 30 В DC. Управление сенсорное: переключатель «Авто/Ручной» и кнопки местного управления. В положении «Ручной» выходами командуют кнопки на самом устройстве, в положении «Авто» они неактивны и реле подчиняются шине. Индикаторы показывают состояние выходов и наличие шины и сети; выходы можно включить и при отсутствии шины или сети 230 В~. Минимальное время переключения — 50 мс.

Допустимая нагрузка на канал: лампы накаливания, галогенные и светодиодные — 3680 Вт; трансформаторы с железным сердечником и электронные 12/24 В, а также люминесцентные лампы — макс. 277 В, 16 А. Суммарная мощность аппарата 29 кВА, предельный пусковой ток 100 А. Нагрузка подключается проводником 0,75…2,5 мм², шина — 0,2…2,5 мм².

Ширина 6 модулей по 17,5 мм, степень защиты IP30, рабочая температура −5…+55 °C, температура хранения −20…+70 °C. Соответствует EN 60669-1 и EN 50090-2-2. Прикладную программу для ETS — управление освещением и жалюзи — предоставляет производитель. Серия выпускается в четырёх исполнениях по числу каналов.

Дополнительно

Релейный актуатор Makel для шины KNX. Каждый из шестнадцати каналов включает и отключает свою нагрузку по команде с шины, поэтому в системе он служит исполнительным устройством.

• Каналов: 16
• Шина: KNX

Makel. Артикул MSA1616-CM.

Назначение и применение: Makel MSA1616-CM

Реле передаёт управляющий сигнал в силовую цепь и гальванически развязывает слаботочную часть схемы и нагрузку. На нём строят логику автоматизации: блокировки, выдержки времени, переключение режимов и сопряжение контроллера с исполнительными устройствами, работающими на другом напряжении.

Как подобрать

Согласуют напряжение катушки с цепью управления, а ток и напряжение контактов — с нагрузкой. Важно число и тип групп: перекидные контакты дают больше свободы в схеме. Для индуктивной нагрузки ресурс контактов заметно ниже паспортного, и его берут с запасом.

Технические характеристики Makel MSA1616-CM

• Артикул: MSA1616-CM
• Рабочая температура: −5…+55 °C
• Гарантия: 1 год
• Ном. ток, A: 16
• Ном. напряжение, В: 230
• Степень защиты: IP30
• Протокол: KNX
• Тип изделия: Реле
• Тип управления: Сенсорный
• Страна производитель: Турция
• Питание: Шина KNX

Производитель Makel

Официальный сайт производителя: Makel.
