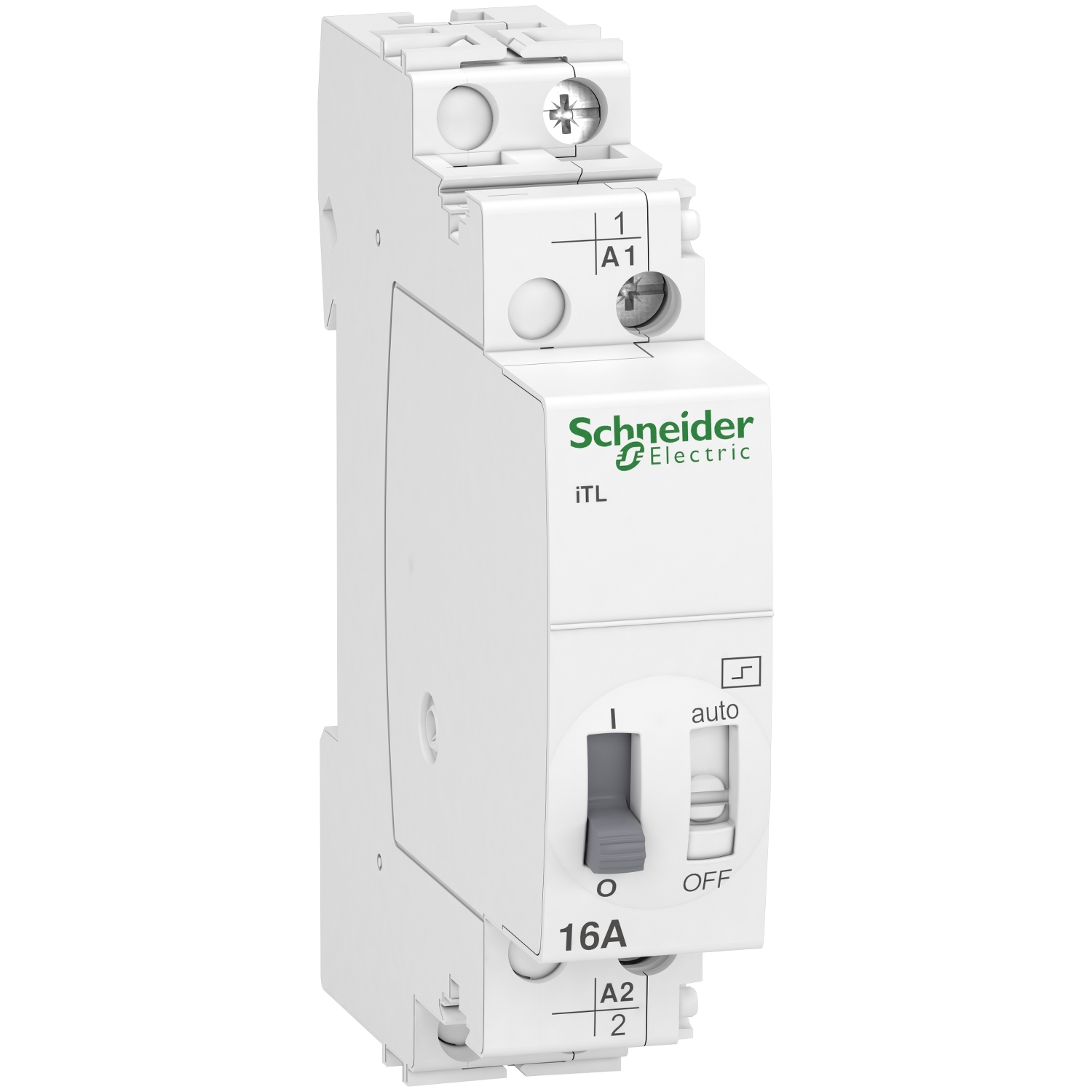

A9C30811 Импульсное реле iTL16A 1НО 230В АС 50-60ГЦ 110В DC Schneider Electric

Schneider Electric A9C30811 — реле серии Acti 9 производства Schneider Electric. Артикул A9C30811 поставляется со склада в Ташкенте, гарантия — 1 год.

Это Acti9 iTL представляет собой модульное импульсное реле.

Назначение и особенности

• Данное 1-полюсное устройство имеет 1 нормально разомкнутый контакт.
• Электрическая прочность увеличивается до 200000 циклов для циклов AC-21 или 100000 для AC-22.
• Длительность команды должна быть в диапазоне от 50 мс до 1 с.
• В основном оно используется для систем управления освещением.
• Данное изделие соответствует стандартам IEC/EN 60669-1 и IEC/EN 60669-2-2.

Электрические параметры

• Номинальный ток составляет 16 А, 24 В перем. тока — 250 В перем. тока; напряжение управления составляет 230-240 В перем. тока или 110 В пост. тока.
• Частота переключения: 5 операций переключения в минуту или 100 операций в день.
• Номинальное напряжение изоляции Ui составляет 440 В перем. тока.
• Номинальное импульсное выдерживаемое напряжение Uimp составляет 6 кВ. Рабочий диапазон частот: 50 или 60 Гц.
• Монтаж осуществляется на DIN-рейку. Степень загрязнения — 3. Категория перенапряжения — IV.

Монтаж и корпус

• Размеры (Ш) 18 мм x (В) 84 мм x (Г) 60 мм.
• Степени защиты IP20 и IP40 в кожухе.
• Температура эксплуатации от -20°C до 50°C. Температура хранения составляет от -40°C до 70°C.

Назначение и применение: Schneider Electric A9C30811

Реле передаёт управляющий сигнал в силовую цепь и гальванически развязывает слаботочную часть схемы и нагрузку. На нём строят логику автоматизации: блокировки, выдержки времени, переключение режимов и сопряжение контроллера с исполнительными устройствами, работающими на другом напряжении.

Как подобрать

Согласуют напряжение катушки с цепью управления, а ток и напряжение контактов — с нагрузкой. Важно число и тип групп: перекидные контакты дают больше свободы в схеме. Для индуктивной нагрузки ресурс контактов заметно ниже паспортного, и его берут с запасом.

Технические характеристики Schneider Electric A9C30811

• Артикул: A9C30811
• Количество модулей: 1
• Гарантия: 1 год
• Конфигурация контактов: 1 Н.О.
• Напряжение катушки, В: 230
• Ном. напряжение, В: 400
• Серия: Acti 9
• Способ монтажа: DIN-рейка
• Степень защиты: IP20
• Тип изделия: Реле

Производитель Schneider Electric

Schneider Electric — французская группа, один из крупнейших в мире производителей оборудования для распределения электроэнергии и автоматизации. В каталоге компании — модульная аппаратура Acti9 и Resi9, силовые автоматы, а также электроустановочные линейки Unica и AtlasDesign. Продукция рассчитана на длительный срок службы и широко применяется как в жилом строительстве, так и на промышленных объектах.

Официальный сайт производителя: Schneider Electric.
