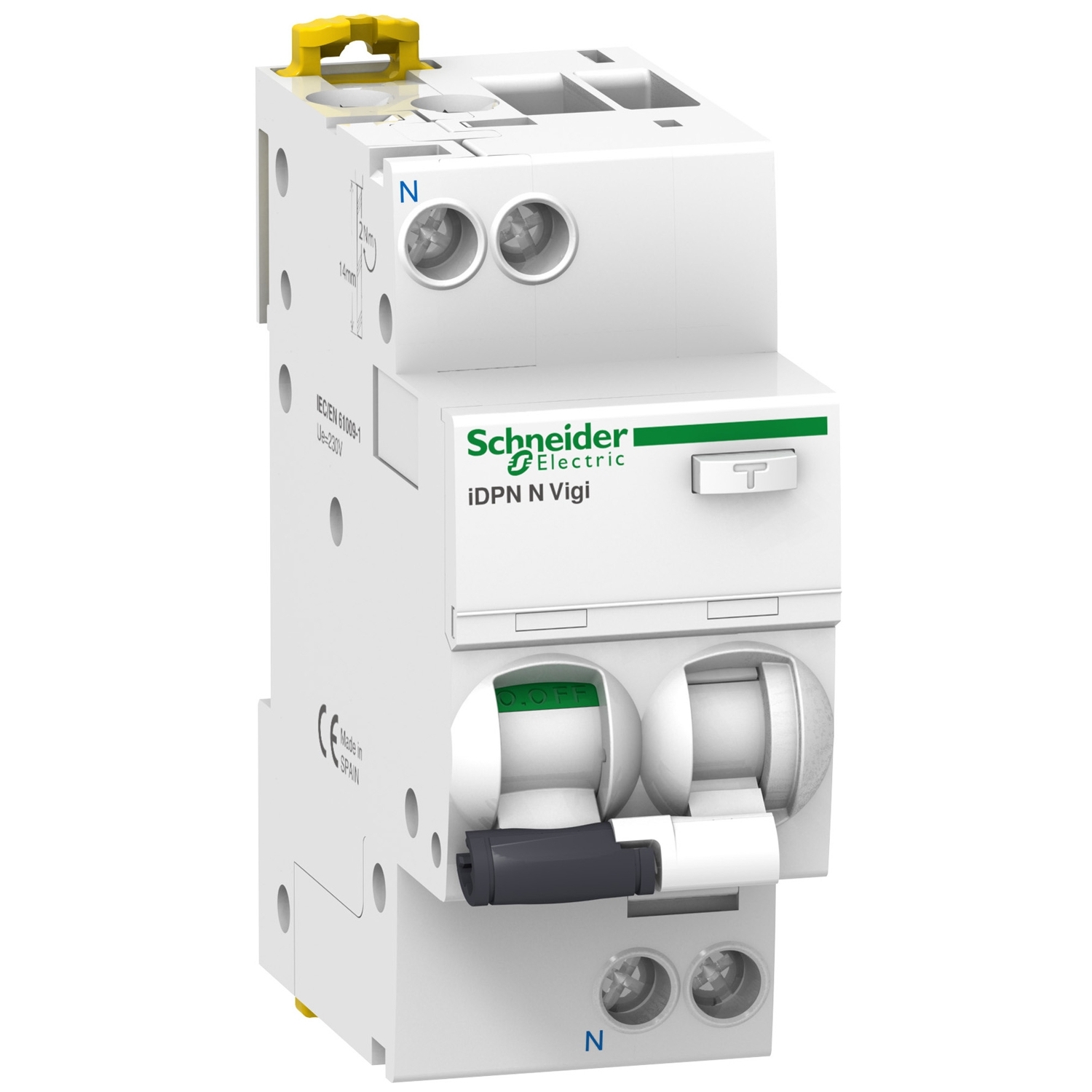

A9D31620 Дифференциальный автоматический iDPN N VIGI 6кА 20A C 30мА AC Schneider Electric

Schneider Electric A9D31620 — дифференциальный автоматический выключатель серии Acti 9 производства Schneider Electric. Артикул A9D31620 поставляется со склада в Ташкенте, гарантия — 1 год.

Данное изделие Acti9 iDPN Vigi является модульным автоматическим выключателем дифференциального тока с максимальной токовой защитой (АВДТ).

Назначение и особенности

• Это автоматический выключатель 1P+N с 1 защищенным полюсом, номинальным током 20 А и кривой отключения C.
• Класс защиты от утечки на землю — тип АС с чувствительностью 30 мА. Временная задержка защиты от утечки на землю является мгновенной.
• Данное изделие соответствует требованиям стандарта EN/IEC 61009-2-1.
• Он обладает электрической износостойкостью, достигающей 20000 циклов, и механической износостойкостью, достигающей 20000 циклов.

Электрические параметры

• Номинальная наибольшая отключающая способность Icn составляет до 6000 А в соответствии со стандартом EN/IEC 61009-2-1.
• Это изделие обеспечивает защиту от короткого замыкания, перегрузки кабелей, поражения электрическим током при непрямом контакте и от опасности возгорания.
• Индикатор замыкания на землю на передней панели позволяет быстро определить тип неисправности.
• Он обеспечивает безопасное и надежное решение для коммерческих и промышленных приложений с высокой отключающей способностью.
• Номинальное рабочее напряжение Ue составляет от 230 В перем. тока до 240 В перем. тока при рабочей частоте 50 Гц.
• Номинальное напряжение изоляции Ui составляет 400 В перем. тока. Номинальное импульсное выдерживаемое напряжение Uimp составляет 4 кВ.

Монтаж и корпус

• Монтаж осуществляется на DIN-рейку. Ширина составляет 4 шага по 9 мм.
• Размеры (Ш) 36 мм x (В) 85 мм x (Г) 73 мм. Цвет продукта — белый (RAL 9003). Вес — 125 г.
• Согласно стандарту IEC 60529, степень защиты IP — IP20; в модульном щите — IP40.
• Температура эксплуатации — от -5 до 60 °C. Температура хранения составляет от -40°C до 85°C.

Назначение и применение: Schneider Electric A9D31620

Дифференциальный автомат объединяет в одном корпусе защиту от сверхтока и защиту от тока утечки. Он заменяет связку «автомат плюс УЗО» и экономит место на DIN-рейке, что решает дело в компактных квартирных щитах. Удобен для ответственных одиночных линий: стиральной машины, водонагревателя, розеточной группы санузла.

Как подобрать

Задают сразу две величины: номинальный ток с характеристикой — по сечению кабеля, и уставку утечки — по характеру помещения. Стоит проверить ширину в модулях: у разных линеек она отличается вдвое при одинаковых характеристиках, а место в щите ограничено.

Технические характеристики Schneider Electric A9D31620

• Артикул: A9D31620
• Кол. полюсов: 1
• Гарантия: 1 год
• Количество модулей: 2
• Ном. ток, A: 20
• Ном. напряжение, В: 230
• Ток утечки, мА: 30
• Ток отключения Icu: 6 kA
• Серия: Acti 9
• Характеристика срабатывания: C
• Степень защиты: IP20
• Тип изделия: Дифференциальный автоматический выключатель
