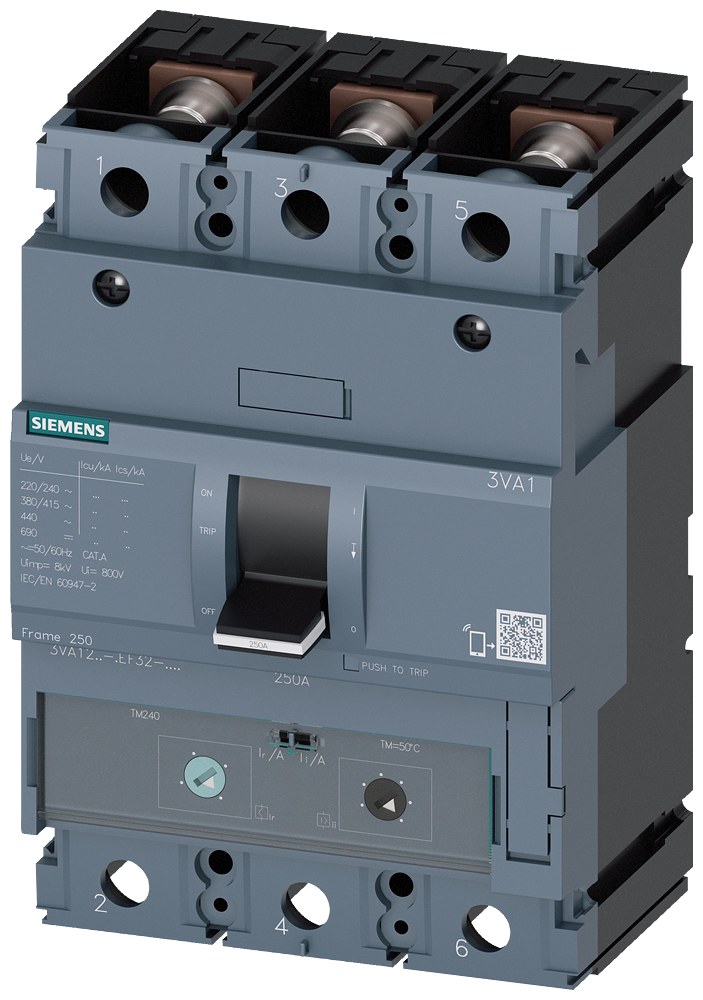

Автоматический выключатель в литом корпусе Siemens 3VA1 3P 200A 36кА

Siemens 3VA1220-4EF32-0AA0 — автоматический выключатель в литом корпусе серии SENTRON 3VA1 производства Siemens, страна происхождения — Чехия. Артикул 3VA1220-4EF32-0AA0 поставляется со склада в Ташкенте, гарантия — 1 год.

Трёхполюсный автоматический выключатель в литом корпусе Siemens серии SENTRON 3VA1 защищает линию и оборудование в распределительном щите: номинальный ток 200 А, отключение при перегрузке и коротком замыкании. Расцепитель TM240 с характеристикой LI настраивается на месте: тепловая защита от перегрузки Ir выставляется от 140 до 200 А, мгновенная отсечка от короткого замыкания Ii — от 5 до 10 × In, то есть от 1000 до 2000 А, так что защиту подгоняют под линию, не меняя аппарат. Главная цепь подключается спереди, плоским винтовым зажимом. Полные 200 А выключатель несёт при температуре до 50 °C, при 55 °C рабочий ток 194 А, при 70 °C — 176 А. Типичный механический ресурс — 20 000 циклов, электрический при AC-1 — 8 000 циклов при 380/415 В и 5 400 при 690 В.

• Номинальный ток In — 200 А, типоразмер 250, число полюсов — 3
• Номинальное напряжение — 415 В, рабочее — до 690 В переменного и до 500 В постоянного тока, напряжение развязки — 800 В
• Расцепитель TM240, характеристика LI: Ir = 140…200 А, Ii = 5…10 × In
• Отключающая способность по IEC 60947, класс S: Icu и Ics — 55 кА при 240 В, 36 кА при 415 В, 25 кА при 440 В, 10 кА при 500 В; при 690 В Icu 7 кА, Ics 5 кА
• Включающая способность Icm: 121 кА при 240 В, 75,5 кА при 415 В, 52,5 кА при 440 В, 17 кА при 500 В
• Потери мощности — не более 42 Вт, при номинальном переменном токе в нагретом состоянии 14 Вт на полюс
• Масса нетто — 1,575 кг

Siemens, Чехия. Гарантия 1 год. Артикул 3VA1220-4EF32-0AA0.

Назначение и применение: Siemens 3VA1220-4EF32-0AA0

Автоматический выключатель в литом корпусе работает там, где модульный аппарат уже не справляется: на вводах, магистралях и крупных распределительных устройствах. Литой корпус держит высокие токи короткого замыкания и локализует дугу, а регулируемые расцепители позволяют согласовать защиты по селективности.

Как подобрать

Смотрят на номинальный ток корпуса, диапазон регулировки расцепителя и отключающую способность в точке установки. Расцепитель бывает тепловым или электронным; второй точнее держит уставку и не плывёт от температуры. Учтите способ присоединения шин и глубину щита.

Технические характеристики Siemens 3VA1220-4EF32-0AA0

• Артикул: 3VA1220-4EF32-0AA0
• Гарантия: 1 год
• Ном. ток, A: 200
• Кол. полюсов: 3
• Ток отключения Icu: 36 kA
• Ном. напряжение, В: 415
• Серия: SENTRON 3VA1
• Тип изделия: Автоматический выключатель в литом корпусе
• Страна производитель: Чехия

Производитель Siemens

Siemens — немецкий промышленный концерн с широкой линейкой низковольтной аппаратуры. Семейство SENTRON охватывает модульные автоматы, аппараты в литом корпусе и устройства защиты от тока утечки. Оборудование рассчитано на селективную работу в многоуровневых схемах распределения.

Официальный сайт производителя: Siemens.
