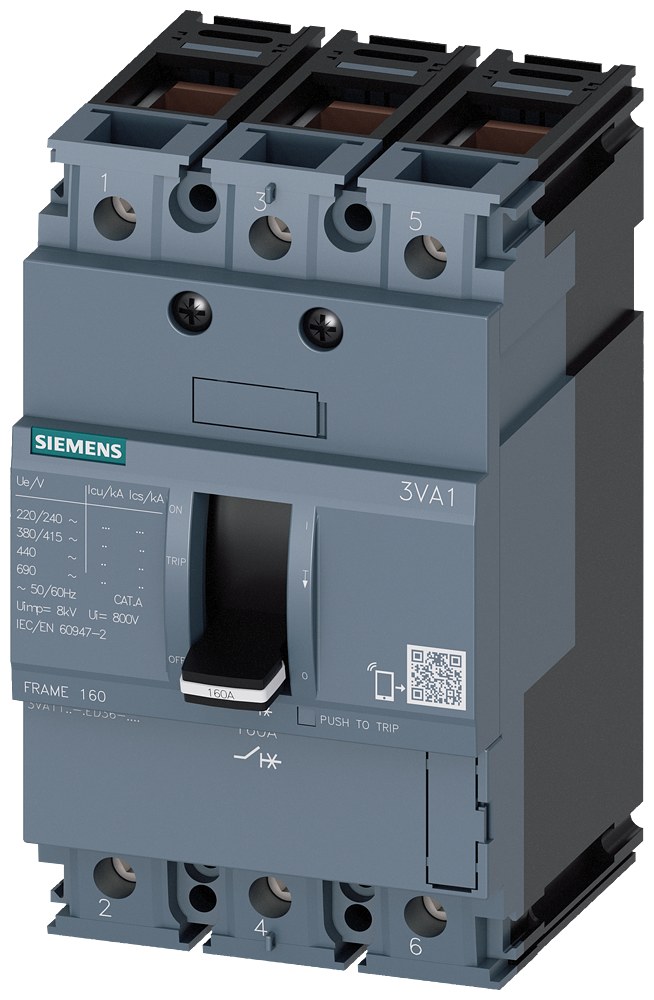

Автоматический выключатель в литом корпусе Siemens 3VA1 3P 125A 25кА

Siemens 3VA1112-3ED36-0AA0 — автоматический выключатель в литом корпусе серии SENTRON 3VA1 производства Siemens, страна происхождения — Чехия. Артикул 3VA1112-3ED36-0AA0 поставляется со склада в Ташкенте, гарантия — 1 год.

Компактный силовой выключатель Siemens SENTRON 3VA1 в литом корпусе ставят в распределительный щит — на ввод или на отходящую линию, где кабель и оборудование нужно защитить от перегрузки и короткого замыкания. Это трёхполюсное исполнение типоразмера 160 на номинальный ток 125 А для сети 415 В, а отключающая способность нормирована по IEC 60947 и расписана ниже по ступеням напряжения.

Отключением управляет термомагнитный расцепитель максимального тока TM210 с функцией защиты LI: тепловой элемент отрабатывает перегрузку, электромагнитный — короткое замыкание. Обе уставки фиксированные: защита от перегрузки Ir = 125 А, отсечка при коротком замыкании Ii = 10 × In. Главная цепь подключается к клеммным зажимам. Функций связи и контроля замыканий на землю у этого исполнения нет.

• Номинальный ток In — 125 А, число полюсов — 3
• Номинальное напряжение — 415 В; расчётное рабочее — 690 В переменного и 500 В постоянного тока; напряжение изоляции — 800 В
• Отключающая способность Icu/Ics: 36 кА при 240 В, 25 кА при 415 В, 16 кА при 440 В; при 500 В и 690 В Icu — 7 кА, Ics — 5 кА
• Включающая способность Icm: 75,5 кА при 240 В, 52,5 кА при 415 В, 32 кА при 440 В, 11,9 кА при 500 и 690 В
• Расцепитель максимального тока TM210, функция защиты LI, класс коммутационной способности N
• Ресурс: механический — типично 20 000 циклов, электрический при AC-1 — 9 000 циклов при 380/415 В и 6 300 при 690 В
• Мощность потерь — не более 28,1 Вт; масса — 1,02 кг

Siemens, Чехия. Гарантия 1 год. Артикул 3VA1112-3ED36-0AA0.

Назначение и применение: Siemens 3VA1112-3ED36-0AA0

Автоматический выключатель в литом корпусе работает там, где модульный аппарат уже не справляется: на вводах, магистралях и крупных распределительных устройствах. Литой корпус держит высокие токи короткого замыкания и локализует дугу, а регулируемые расцепители позволяют согласовать защиты по селективности.

Как подобрать

Смотрят на номинальный ток корпуса, диапазон регулировки расцепителя и отключающую способность в точке установки. Расцепитель бывает тепловым или электронным; второй точнее держит уставку и не плывёт от температуры. Учтите способ присоединения шин и глубину щита.

Технические характеристики Siemens 3VA1112-3ED36-0AA0

• Артикул: 3VA1112-3ED36-0AA0
• Гарантия: 1 год
• Ном. ток, A: 125
• Ток отключения Icu: 25 kA
• Кол. полюсов: 3
• Ном. напряжение, В: 415
• Серия: SENTRON 3VA1
• Тип изделия: Автоматический выключатель в литом корпусе
• Страна производитель: Чехия

Производитель Siemens

Siemens — немецкий промышленный концерн с широкой линейкой низковольтной аппаратуры. Семейство SENTRON охватывает модульные автоматы, аппараты в литом корпусе и устройства защиты от тока утечки. Оборудование рассчитано на селективную работу в многоуровневых схемах распределения.

Официальный сайт производителя: Siemens.
